「どちらも 銅管 で使用される 海水淡水化装置 、しかし、私たちが扱った製品は 従来の酸洗と不動態化 海洋環境では 3 年以内に孔食と漏れが発生しました。一方、競合他社の製品では、 真空イオンプレーティング技術 、耐用年数は 15 年以上で、単価は当社よりも 30% 高くなります。」 青島の銅合金管会社の技術責任者である劉氏は、廃棄された銅管と無傷の銅管の 2 つの部分を手に持ち、表面処理技術の隠された価値を明らかにしました。銅管製造の最終工程である表面処理は、一見「錆取りと塗装」という単なる補助作業のように見えますが、製品の良し悪しを直接左右します。 耐食性、耐摩耗性 、そして 耐用年数 、そして further impacts its market positioning and added value. Currently, most domestic copper tube manufacturers still rely on traditional surface treatment processes such as 酸洗いと通常の不動態化 、その製品は次のような要求の厳しい環境には適していません。 海洋、化学、高級水処理 ;ただし、いくつかの企業は、 磨き抜かれた表面処理技術 これにより、銅管は極端な環境でも安定した性能を維持し、ハイエンド市場を容易に獲得できるようになります。この薄さ」 保護フィルム 」は銅管製品の競争力を差別化する核心的な内容となりつつあり、業界の「良品」から「高品質」へのアップグレードの鍵を握っています。
銅管表面処理の核となる価値は、物理的または化学的手段によって表面に保護層を形成し、空気、湿気、酸性媒体などの腐食源から隔離すると同時に、表面粗さを最適化し、製品の適合性を向上させることにあります。異なるプロセスによって形成される保護層は、その点で大幅に異なります。 厚み均一性、密着性、耐食性 、最終的には製品の寿命に直接影響します。 Data from accelerated aging tests conducted by the China Nonferrous Metals Processing Industry Association shows that: Copper tubes using the 伝統的な酸洗いと不動態化プロセス 保護層の厚さはわずか 1 ~ 2 μm、密着性評価は 3B (剥離しやすい)、加速腐食試験寿命は 5% 塩水環境で約 500 時間で、実際の耐用年数は 3 ~ 5 年に相当します。を使用した銅管 真空イオンプレーティング(TiNコーティング)処理 保護層の厚さは 5 ~ 8 μm、接着力評価は 1B (強力な接着力)、同じ塩水環境でのテスト寿命は 2000 時間を超え、実際の耐用年数は 15 年以上です。銅管を使用している間、 電解研磨ナノセラミックコーティングプロセス さらに優れた保護性能を備え、実際の耐用年数は 20 年を超え、腐食性の高い化学環境に最適です。
応用シナリオと付加価値の観点から見ると、表面処理プロセスの違いは製品の市場レベルを直接決定します。従来の建物の配管や通常の空調および冷凍システムで使用される銅管の耐食性要件は低く、従来の酸洗および不動態化プロセスで十分です。これらの製品の粗利益率はわずか 6% ~ 9% です。しかし、海洋工学、化学パイプライン、高性能浄水装置などに使用される銅管は、塩分、アルカリ、酸などの過酷な環境に長期間耐える必要があり、 洗練された表面処理プロセス 。 これらの製品は 30% ~ 45% の粗利率を達成でき、市場の需要は安定しています。船舶工学機器メーカーの調達基準では、適合する銅管は1000時間の中性塩水噴霧試験に腐食なく合格し、表面粗さはRa0.2μm以下である必要があります。これらの基準を満たすことができるのは、ハイエンドの表面処理プロセスを使用する国内企業 3 ~ 5 社だけです。従来のプロセスに依存しているほとんどの企業は、これらの注文を逃しています。

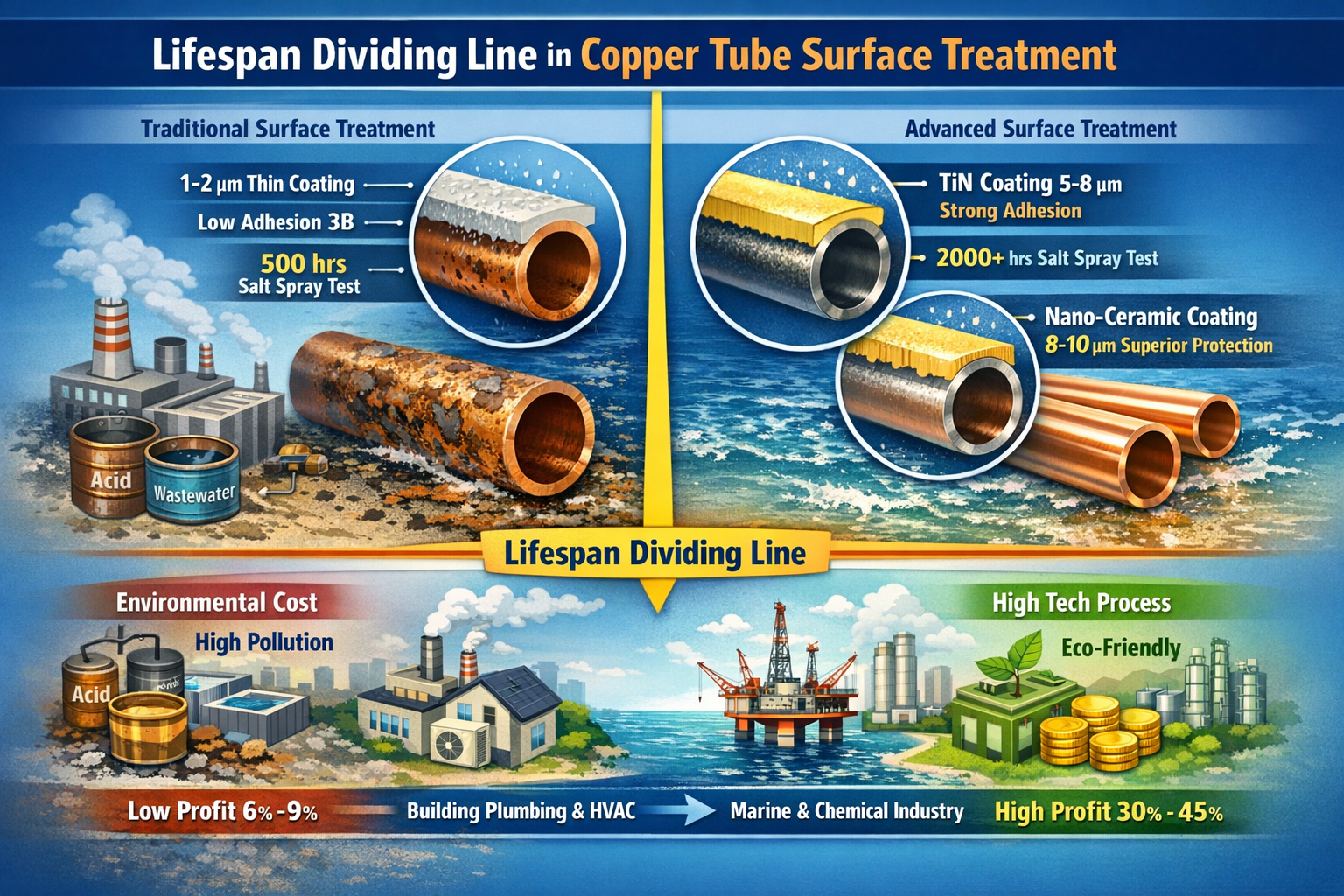

(この画像はAIが生成したものです。)
実際のビジネスの観点から見ると、表面処理プロセスの違いは環境コストや生産効率にも反映されます。従来の酸洗および不動態化プロセスは強酸および強塩基に依存しており、重金属を含む廃水が大量に発生し、環境処理コストが高くなるだけでなく(銅管1トンあたり約300元)、表面の不均一な腐食や保護層の剥離などの問題が発生し、頻繁なメンテナンスが必要となります。 真空イオンプレーティングや電気化学的研磨などの微調整されたプロセスでは、ゼロエミッション技術や低汚染試薬が利用され、環境処理コストが銅管 1 トンあたり 80 ~ 120 元に削減されます。 さらに、これらのプロセスにより保護層の均一性と密着性が向上し、追加のメンテナンスが不要になります。初期の設備投資は高くなりますが、長期的な全体コストは低くなり、製品のプレミアム価格の可能性が大幅に高まります。
| 表面処理工程 | Core equipment/reagents | 保護層パラメータ | 耐食性(塩水噴霧試験) | 該当するシナリオ | 総コスト(元/トン) | 商品プレミアム率 |
| 伝統的な酸洗と不動態化 | 酸洗い槽で使用される塩酸と硝酸の混合液。 | 厚さ:1~2μm、密着力:3B、粗さ:Ra0.8~1.2μm | 500 時間以下、孔食が発生しやすい。 | 一般ビルの給排水、家庭用空調用銅管 | 450-550 | 0%-5% |
| 真空イオンプレーティング(TiNコーティング) | 真空イオンプレーティング装置、チタンターゲット材 | 厚さ:5~8μm、密着力:1B、粗さ:Ra0.2~0.4μm | 1500~2000時間、腐食なし。 | 海洋工学および造船用途向けの銅管。 | 800-900 | 25%-30% |
| 電解研磨ナノ結晶セラミックコーティング | 電解研磨槽、ナノセラミックコーティング剤 | 厚さ:8~10μm、粘着力:1A、粗さ:Ra≦0.2μm | ≥2000 時間、非常に強い耐食性 | 化学パイプライン、高級浄水装置、銅管 | 1200-1500 | 35%-45% |
表 1: 3 つの表面処理プロセスの主要パラメータと適用価値の比較
「保護層の厚さ」の微妙な違いのように見えますが、実際には次の 3 つのコア領域にわたる機能の大きなギャップを反映しています。 設備技術 、 プロセス制御 、そして 試薬配合 。綿密な工場調査により、国内企業間の表面処理プロセスの違いは、単に装置の選択の問題ではなく、プロセスの詳細を正確に制御し最適化する能力の違いであることが明らかになりました。これら 3 つの主要な問題が集合的に製品の相違につながります。 耐食性 and added value .
高度な表面処理装置のコア技術は長らくドイツとスイスの企業が独占してきた。国内の装置メーカーは基本的なコーティングや研磨装置を製造できますが、コーティングの均一性制御、イオンビームの強度調整、研磨精度には大きなギャップがあります。輸入された真空イオンプレーティング装置は、レーザー厚さ測定システムと組み合わせたマルチターゲット協調スパッタリング技術を利用しており、保護層の厚さの誤差を±0.1μm以内に制御し、100%のコーティング被覆率を達成できます。一方、国内の同様の装置では主に単一ターゲットのスパッタリングが使用され、厚さの測定は主に手動検査に依存しており、厚さの誤差は最大 ±0.5μm になります。そのため、塗装の不完全さや厚みの不均一などの問題が発生し、ハイエンド製品の要求を満たせなくなることがよくあります。
さらに重要なことは、輸入機器に付属するインテリジェント制御システムにより、プロセスパラメータの正確なデジタル制御が可能になることです。 銅管のさまざまな材質や仕様に応じて、イオンビーム強度、コーティング時間、研磨電流などのパラメータを自動的に最適化します。対照的に、家庭用機器にはインテリジェントな制御機能が欠けていることが多く、パラメータ調整を作業者の経験に完全に依存しているため、製品の異なるバッチ間で保護層の性能の一貫性が低くなります。 「同じ仕様の銅管の場合、国内の設備で処理された銅管は800時間の塩水噴霧試験に合格することもあれば、400時間しか持たないものもあります。ハイエンドの注文を大量に納品することはできません」とエンジニアのLiu氏は述べた。同氏は、同社は国内の装置を使用して真空イオンプレーティングプロセスのデバッグを試みたが、2か月経っても安定した結果が得られず、最終的に輸入装置に1200万元以上を費やすことを余儀なくされたと付け加えた。
表面処理プロセスの正確な制御は、 標準化されたオペレーション プロセス全体を通して。 However, most small and medium-sized copper tube enterprises in China still rely on 豊富な生産方法 、体系的なプロセス制御システムが欠如しています。たとえば、従来の酸洗および不動態化プロセスでは、酸濃度、酸洗い温度、および不動態化時間の微妙な変化が保護層の密着性に影響を与える可能性があります。しかし、ほとんどの企業には明確なパラメータ管理基準がありません。酸濃度は作業者の目視検査によって判断され、温度変動は±5℃に達する可能性があり、保護層の性能が不安定になります。で 電解研磨 ステージ、電極間隔、電流密度は表面粗さに影響しますが、ほとんどの企業では固定基準がなく、調整を完全に作業者の経験に頼っており、その結果、同一バッチの製品内で最大±0.3μmの粗さの偏差が発生します。
対照的に、雇用している企業は、 洗練されたプロセス プロセス全体を通じて標準化された制御システムを確立しました。酸濃度のリアルタイム監視とめっきパラメータのデジタル制御から、 レーザー厚さ測定と密着性試験 完成した保護層の各ステップには明確なパラメータ基準とテスト手順があり、すべてのデータはプロセス全体にわたって追跡可能です。高級銅管会社のプロセス文書によると、電解研磨プロセスでは、一貫した表面粗さと適切な保護層の性能を確保するために、電流密度が 20 ~ 22 A/dm² で安定し、温度が 45±1℃ に制御され、酸濃度が 10 分ごとにチェックされる必要があります。
The surface treatment reagent formula directly determines the performance and environmental friendliness of the protective layer.しかし、ほとんどの国内企業は依然として従来の試薬配合を使用しており、耐食性と環境要件のバランスをとることが困難です。従来の酸洗および不動態化プロセスでは、高濃度の酸洗が使用されます。 塩酸と硝酸の混合物 、表面の酸化スケールを素早く除去できますが、腐食性が高く、銅管の表面に微小亀裂が発生しやすく、製品の強度が低下します。 さらに、廃水処理は難しく、費用がかかります。国内で開発された精製処理試薬は環境性能が向上しているものの、輸入試薬に比べて環境性能が劣っています。 コーティングの密着性と耐食性 。輸入されたナノセラミックコーティング剤は銅管表面に緻密な保護膜を形成することができ、国産試薬の2倍以上の酸・アルカリ耐食性を備えています。
同時に、ほとんどの企業には試薬配合を最適化する能力がなく、下流のニーズに応じて試薬成分を調整することができません。たとえば、海洋環境の高塩分腐食特性に対処するために、特殊な 耐食性要因 コーティング試薬に添加する必要があります。しかし、国内企業は添加率を正確にコントロールするのが難しく、一般的な処方を真似することしかできず、保護効果が著しく低下している。対照的に、輸入試薬メーカーは、顧客のニーズに応じて配合をカスタマイズし、特定の過酷な環境に対する製品の適合性を確保するための専用のプロセス ソリューションを提供できます。
中核的な生産プロセスに比べて見落とされがちですが、表面処理技術のアップグレードは、投資が比較的少ないにもかかわらず、製品の付加価値を大幅に高め、企業がハイエンド市場を獲得するための重要な要素となります。国内の銅管会社にとって、輸入された機器や試薬をやみくもに追求する必要はありません。その代わりに、段階的に洗練された表面処理を実現できます。 段階的な装備のアップグレード 、 標準化されたプロセス制御 、そして 試薬配合の最適化 、 thus breaking down the invisible barriers to the high-end market.
企業は、製品のポジショニングに基づいて段階的な機器アップグレード ソリューションを選択できます。資金が限られており、従来品に注力している中小企業向けには、既存の酸洗設備に追加の改造を施すことができます。 自動酸濃度モニターおよび温度制御システム 、 optimizing the pickling and passivation processes. This controls the protective layer thickness error to within ±0.3μm, meeting low-to-medium-end corrosion resistance requirements. The modification cost is only 1/15 of that of imported equipment. For companies targeting the mid-range market, domestically produced mid-range 真空コーティング装置 輸入されたコア厚さ測定システムと組み合わせて購入することができ、コストを抑えながら安定した保護層のパフォーマンスを保証します。ハイエンド市場の企業向け、輸入品のターゲットを絞った調達 精密機器 保護層の究極の制御を実現し、製品のプレミアム価格設定を通じて機器のコストを相殺できます。
寧波の中規模銅管会社の変革実践は非常に有益です。同社は 800,000 人民元を投資して、既存の酸洗および不動態化生産ラインに 自動温度制御および濃度監視システム 、 optimizing the passivation reagent formula. This improved the protective layer adhesion from 3B to 2B, and increased the salt spray test life from 500 hours to 800 hours, successfully entering the mid-range marine equipment market. The product premium reached 15%, and the return on investment exceeded 180%.
企業は大規模な生産方法を放棄し、表面処理プロセスの標準化された管理システムを確立する必要があります。 酸洗い、研磨、コーティング、試験などの各段階で重要な管理ポイントを特定し、明確なパラメータ基準と操作手順を開発して標準化操作手順(SOP)を形成する必要があります。たとえば、さまざまな銅管材料の酸洗い時間、酸濃度、コーティング温度などの主要パラメータを明確に定義することで、一貫した操作が保証されます。 同時に、プロセス監視を強化し、レーザー厚さ計と接着力試験機を導入して、製品の各バッチの保護層の厚さ、粗さ、接着力のサンプルテストを実施し、問題を迅速に特定してプロセスを調整する必要があります。
企業も強化すべき 労働者の訓練 、 enabling workers to master parameter adjustment, equipment maintenance, and testing methods, rather than solely relying on experience. One company, through establishing a standardized system and training mechanism, reduced the product defect rate in the surface treatment process from 8% to 1.5%, and improved the consistency of protective layer performance by 60%.
企業は、独立した研究開発および共同研究開発を通じて、表面処理試薬の配合を最適化できます。 従来のプロセス会社の場合、酸濃度を徐々に下げ、腐食防止剤と安定剤を追加して銅管表面の微小亀裂の発生を減らすと同時に、廃水処理コストも削減できます。高度なプロセスを持つ企業は、大学や研究機関と協力して、海洋環境向けの高耐塩性コーティング試薬や化学産業シナリオ向けの耐酸塩基性試薬の開発など、特定のシナリオに適応した特殊な試薬を開発することで、目標とする製品の競争力を強化できます。
さらに、企業は「 輸入試薬 国内開発適応 「モデル。輸入された試薬をコアコンポーネントに使用しながら、補助コンポーネントを独立して配合して、性能とコストのバランスをとることができます。たとえば、ある企業は、ナノセラミックコーティングプロセスのコアセラミック要素に輸入製品を使用し、補助コンポーネントを独自に開発しています。これにより、耐食性が保証されるだけでなく、試薬コストも 30% 削減されます。
ただの「」 保護フィルム 」は、製品の寿命と付加価値に大きな違いをもたらします。この詳細は、中国の銅管産業が「規模優先」から「品質優先」への変革、つまり銅管業界の競争の背後にある核となる論理を反映しています。 ハイエンドの製造 多くの場合、一見重要ではないように見える仕上げプロセスにあります。 表面処理、精密検査、包装保護 、 seemingly auxiliary steps, are crucial for improving product stability and extending service life, and are also the invisible levers for companies to break through low-end competition and seize high-end markets.
中国の銅管メーカーにとって、中核となる生産設備のアップグレードをやみくもに追求する必要はありません。 表面処理などの細かい工程にこだわり、 設備の改造、標準化された管理、配合の最適化 、 they can improve product competitiveness at a lower cost and achieve a doubling of added value. When more and more companies begin to pay attention to refining these "hidden processes," the Chinese copper tube industry can truly escape the predicament of "low-price competition," transforming from a major production country to a manufacturing powerhouse, and establishing a firm foothold in the global high-end supply chain.
