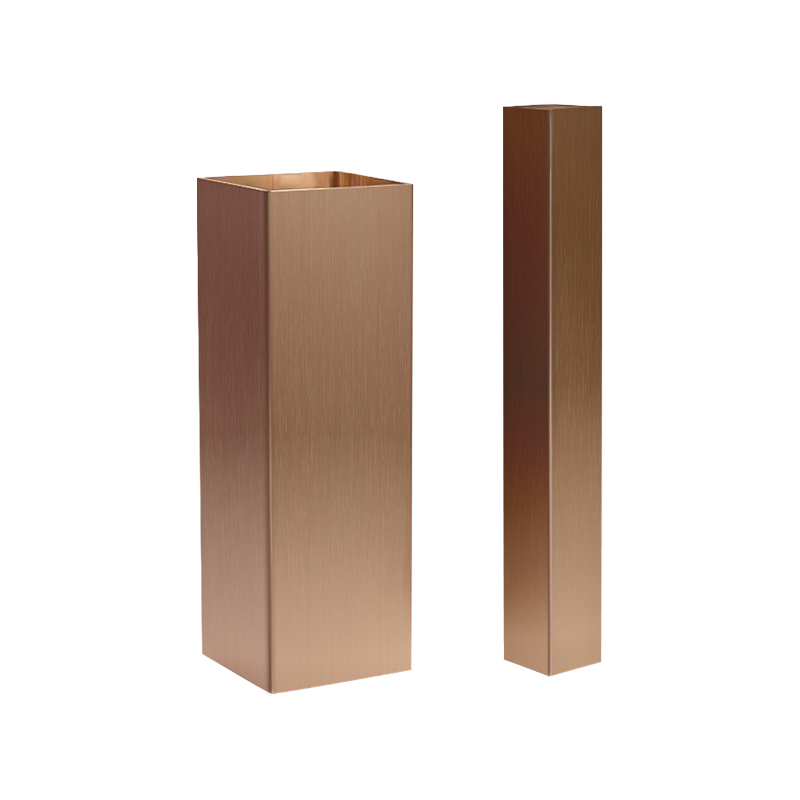

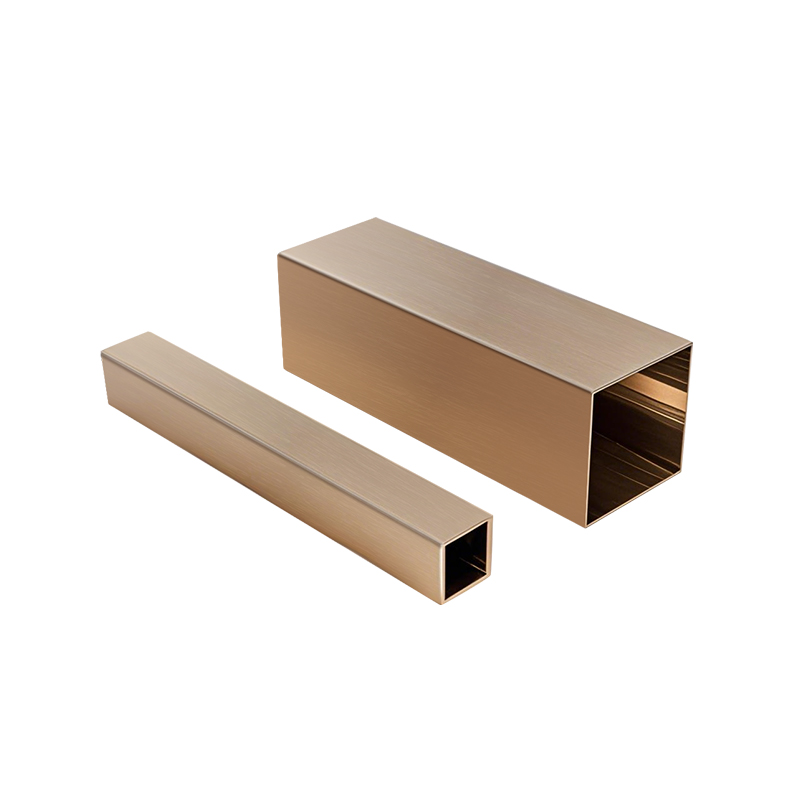

銅の四角いチューブ

銅の正方形のチューブ押出中に壁の厚さの耐性とまっすぐさを制御する方法

壁の厚さ耐性制御：ソースから形成への正確な制御
の押出形成プロセス中 銅の四角いチューブ 、壁の厚さの耐性を制御するための鍵は、3つの側面にあります。
1。材料の純度と治療前の制御
Zhijiang Jingliangは、高純度の銅のインゴットを原材料として使用し、純度スクリーニングと均質化のために独立した製錬システムを使用し、包含と粒子分離を効果的に削減し、その後の形成に安定したベースを提供します。
2。金型の設計と温度制御
内側の穴と押出ダイのコアロッドの間の一致する精度は、壁の厚さの均一性を決定する重要な要因です。 Zhejiang Jingliangは、独自の金型処理センター、高精度CNC処理、CAEシミュレーションテクノロジーを使用して、金型の共軸と耐摩耗性を確保しています。同時に、押出温度の制御は、マルチポイント温度制御システムの非常に重要なものであり、金属の流れが均一であることが保証されているため、不均一な流量によって引き起こされる壁の厚さの偏差を回避します。
3.オンライン監視とインテリジェント調整
「インテリジェントメーカー」戦略に依存して、Zhejiang Jingliangは、壁の厚さのオンラインレーザー検出システムを導入して、生産プロセスのリアルタイムモニタリングを実現し、閉ループフィードバックシステムと組み合わせて、押出力や飼料速度などのパラメーターを自動的に調整し、壁の厚さを安定に制御して、0.05mmを測定します。
ストレートコントロール：機械的精度と張力バランスの調整と統一
銅の正方形のチューブのまっすぐ性が不十分であることは、押し出し後の冷却または伸縮プロセスで一般的です。これは、チューブの曲げや反りなどの欠陥に簡単につながり、アセンブリの精度とサービスの寿命に影響を与える可能性があります。
1.多軸矯正テクノロジー
Zhejiang Jingliangは、マルチセットのストレートニングホイールストレートニングシステムを使用して、マルチポイントの微調整を介して初期押出オフセットを修正し、四角いチューブの形状が垂直で平らなままであることを確認します。
2。張力制御の描画
連続描画プロセスでは、システムは、張力バランスアルゴリズムを介して両端の速度差をリアルタイムで調整して、チューブ体の変形を引き起こし、全体的なストレート安定性を改善する「ドラッグ」または「緩すぎる」現象を避けます。
3。精密冷却システム
押し出し後の冷却プロセスは、循環水冷却システムを採用して、銅管の冷却速度が長さ方向に沿って一貫していることを保証し、熱応力によって引き起こされる曲げ変形を減らします。
上記の尺度を通じて、Zhijiang Jingliangが生成する銅の正方形のチューブのまっすぐさは、1メートルあたり1mm以下の範囲内で制御でき、空気調整熱散逸パイプ、機械的構造的部分、電気配線システムなど、変形に非常に敏感なシーンで広く使用されています。

溶接中に銅の正方形のチューブが遭遇する問題と、それらを回避する方法

銅四角チューブ溶接の一般的な問題
1。酸化の問題
銅は、高温溶接中に空気中の酸素と反応して酸化膜を形成し、溶接力の結合強度に影響を及ぼし、コールド溶接、毛穴、スラグ包有物などの質の高い問題につながります。特に、正方形の構造の端と角は熱蓄積を形成する可能性が高く、酸化を悪化させます。
2。熱変形
銅の熱伝導率が高いため、溶接熱が急速に伝達され、安定した溶融プール温度を局所的に維持することが困難になり、溶接幅や燃焼スルーが不均一になります。同時に、銅の四角いチューブの断面は不規則であり、丸いチューブよりも熱ストレス濃度を生成するのが容易であり、溶接後のねじれやワーピングなどの変形の問題をもたらします。
3。充填の難しさ
特に角やT字型の接続で銅の正方形のチューブを溶接する場合、溶接間のギャップを制御することは困難であり、完全に満たすのは容易ではなく、溶接結節やアンダーカットを容易に引き起こす可能性があります。
4。溶接亀裂
熱サイクルが適切に制御されていない場合、または溶接中に冷却が速すぎる場合、特に高強度の銅合金四角チューブの場合、コールド亀裂が関節に形成される可能性があります。
Zhejiang Jingliang Copper-Tube Products Co.、Ltdは、特に溶接の操作性の観点から、製品が工場を離れる前にバックエンド処理の適応性を完全に考慮し、次の手段を介して溶接欠陥の発生率を効果的に低下させます。
1。表面の前処理と酸化防止
押し出しおよび描画プロセス中、 銅の四角いチューブs 同社が生産したのは、表面の酸化物層を最小限に抑え、顧客の溶接表面クリーナーとより接着性を高めるための顧客のニーズに応じて錫メッキやリン酸塩などの酸化防止溶液を提供するために、マルチステージの洗浄と表面の明るい処理を受けています。
2。許容範囲を正確に制御し、スプライシングギャップを最適化します
高度な押出DIEの設計とオンライン寸法制御システムにより、Zhijiang Jingliang銅管の壁の厚さの耐性は±0.05mm以内に制御され、コーナーの遷移は非常に丸みを帯びており、溶接構造の緊張を大幅に改善し、不均一なギャップによって引き起こされる溶接欠陥を回避します。
3。溶接サポートサービス：カスタマイズされたマッチングをプロセスするプロセスの提案
同社のテクニカルチームは、ろう付け、ティグ溶接、レーザー溶接など、さまざまな溶接方法のアプリケーションガイダンスを複数の業界の顧客に提供し、溶接の効率と一貫性を改善するために、予約済みの溶接溝と補助器具の配置構造をカスタマイズできます。
4.高純度の銅は、優れた溶接性を保証します
独自の製錬システムと原材料スクリーニングメカニズムを通じて、Zhejiang Jingliangが使用する銅材料はC11000純度標準以上に到達し、溶接中に合金要素が沈殿しないようにしないようにし、ソースからの溶接性能を確保します。

冷凍システムで銅四角チューブを使用することの利点と注意事項は何ですか

冷蔵システムにおける銅平方管の大きな利点
1。効率的な熱伝達性能
銅の熱伝導率は390〜400 w/m・Kにもなります。これは、アルミニウムやステンレス鋼などの一般的な金属よりもはるかに高くなっています。同じ流量では、銅の正方形のチューブはより速い熱交換を達成し、冷凍効率を改善し、システムエネルギー消費を削減できます。
さらに、正方形の構造は、単位面積あたりの熱伝達面が大きく、コンパクトな熱交換器のスペースをよりよく使用して、「より小さな体積、より強力な容量」を達成できます。
2。安定した構造と簡単な接続
銅の正方形のチューブには、鋭いエッジと平らな表面があり、密接な配置と溶接固定に適しています。多くの場合、熱伝導と構造機能の両方を備えたコンデンサー、蒸発器、または冷却モジュールの熱流チャネルまたはブラケットアセンブリとして設計され、製品のモジュラーアセンブリ効率を改善します。
3。優れた腐食抵抗
冷凍システムには、冷媒、水蒸気、オイルの混合環境が長い間環境を持っています。銅の四角いチューブは自然に良好な耐食性を持ち、さまざまな冷媒（R134A、R410A、R32など）と互換性があり、システムの寿命を効果的に拡大します。
4.溶接して形成しやすい
Zhijiang Jingliang Copper-Tube Products Co.、Ltdでの精密な押出およびアニーリング治療の後、銅の四角いチューブは良好な延性と溶接性を備えています。会社が生成する銅の正方形のチューブは、ろう付けやティグ溶接などの接続プロセスでよく使用されます。溶接界面は平らで気密であり、シーリングのための冷蔵システムの厳格な要件を満たしています。
実際のアプリケーションの予防策
Copper Square Tubeのパフォーマンスは優れていますが、その機能が最良の状態にあることを確認するために、冷凍システムで使用されている場合は、次のポイントに注意する必要があります。
1。チューブの壁の厚さ制御
圧力条件下で動作するコンデンサーと蒸発器では、銅の四角いチューブの壁の厚さの選択が特に重要です。壁の厚すぎると、壁の厚さが容易になり、疲労亀裂が容易になりますが、壁の厚すぎると熱交換の効率と処理の実現可能性が影響します。 Zhejiang Jingliangは、CNC押出とオンラインレーザー検出を使用して±0.05mm以内の壁の厚さを制御し、顧客のニーズに応じて異なる圧力レベルの製品をカスタマイズできます。
2。内壁の汚染を避けてください
銅の四角いチューブの内壁が輸送または設置前に油で湿っているか、油で汚染されている場合、腐食源を形成するのは簡単です。 Zhijiang Jingliangは、工場を出る前にきれいにし、乾燥し、封印します。同時に、システムが乾燥していて不純物がないことを確認するために、溶接前に顧客が二次洗浄を行うことをお勧めします。
3。熱膨張補償設計
銅材料の熱膨張係数は16.5×10 µ/kです。冷凍システムは、暑さと寒さの間で頻繁に変化します。正方形のチューブの熱膨張と収縮中の制約によって引き起こされるストレス集中と溶接亀裂を避けるために、拡張スペースは構造設計に予約する必要があります。
4。インストールギャップとサポート
正方形のチューブは、丸いチューブよりも横方向の力によってより簡単に変形します。サポートポイントとギャップは、インストール中に合理的に設定する必要があります。 Zhejiang Jingliang Technical Teamは、銅の正方形のチューブが長期運用中に良好な幾何学的安定性を維持することを保証するために、顧客にマッチングインストールの提案と反振動防止ソリューションを提供します。
