銅毛細管の究極ガイド: 知っておくべきことすべて

精密冷却の心臓部

HVAC、冷凍、精密機器の世界では、成功はミリメートル単位で測られることがよくあります。これらの複雑なシステムの中心には、小さいながらも強力なコンポーネントがあります。 銅製毛細管 .

銅毛細管とは何ですか?

銅製キャピラリーチューブは、非常に小さい内径 (ID) を特徴とする高精度の細口径チューブです。配管に使用される標準的な銅配管とは異なり、これらのチューブは厳密な寸法精度で設計されています。通常、高品位のリン脱酸銅 ( C12200 または TP2 ）、一貫した流量を維持しながら高圧環境に対応できるように設計されています。

コア機能: スロットリングと制御

銅毛細管の主な役割は、 スロットリングデバイス 。冷凍サイクルでは、高圧側 (凝縮器) と低圧側 (蒸発器) の間の重要な橋渡しとして機能します。冷媒の流れに対して計算された抵抗を生み出すことで、正確な圧力降下が生じ、液体が膨張して冷却されます。

これらのチューブは冷却以外にも、次の用途に不可欠です。 圧力伝達 。最小限の体積変位で流体またはガスの圧力を伝達できるため、工業用圧力計およびリモートセンシング温度計のゴールドスタンダードとなっています。

このガイドの内容

間違った毛細管を選択すると、システム効率の低下、コンプレッサーの故障、または不正確な測定値が発生する可能性があります。情報に基づいた意思決定を行うために、この記事では以下について詳しく説明します。

• 技術仕様: 公差と材料グレードを理解する。
• 材料科学: これらのコンポーネントにとって銅が依然として優れた選択肢である理由。
• グローバルアプリケーション: 家庭用冷蔵庫から高度医療機器まで。
• 選択基準: 次のプロジェクトの調達時に考慮すべき重要な要素。

高品質銅毛細管の主な特徴

すべての毛細管が同じように作られているわけではありません。高性能システムの場合、チューブの品質は材料の純度、寸法精度、内部の清浄度という 3 つの柱によって決まります。

材料の優位性: なぜ C12200 (TP2) 銅なのか?

毛細管の業界標準は次のとおりです。 リン脱酸銅 (DHP) 、通称として知られています C12200 または TP2 。この特定のグレードが選択された理由は次のとおりです。

• 熱伝導率: 銅は優れた熱伝達特性を備えており、これは温度の安定化が必要なシステムにとって不可欠です。
• 耐食性: 大気腐食や冷媒環境で一般的な化学反応に対して高い耐性があります。
• 成形性と延性: C12200 は小さいサイズにもかかわらず、ひび割れすることなく簡単に曲げたり、広げたり、コイル状に巻いたりすることができるため、狭いスペースでも柔軟に設置できます。

ID 精度 (公差) の重要な役割

毛細管の中では、 内径 (ID) 最も重要な次元です。 ID の微視的な変化でさえ、流れ抵抗の大幅な変化につながる可能性があります。

• フロー制御: 流体の流量は半径の 4 乗に比例します。これは、直径のわずかな偏差が圧力損失に大きな変化をもたらすことを意味します。
• 厳しい公差: 高品質の製造により、厳しい公差が保証されます。このレベルの精度により、生産ライン内のすべてのユニットが同じように動作することが保証され、定期的なシステムの再調整の必要がなくなります。

内部表面の清浄度: 「静音」の品質要素

冷凍システムの故障の最も一般的な原因の 1 つは「毛細管の詰まり」です。高品質のチューブは、内壁に以下のものが付着していないことを確認するために、特殊な洗浄プロセスを受ける必要があります。

• 残留油: 最新の冷媒との反応を防ぐために、延伸プロセスからの潤滑剤を完全に除去する必要があります。
• 水分: チューブ内の水は膨張点で凍結し、流れを完全に止める氷栓を形成することがあります。
• 酸化スケール: 遊離した粒子やスケールはシステム内を移動し、コンプレッサーを損傷したり、細かいフィルターを詰まらせたりする可能性があります。

専門的なメモ: 大手メーカーが活用 光輝焼なまし 制御された雰囲気の中で、過酷な化学薬品による酸洗を必要とせずに、内部が光沢があり、滑らかで、酸化がない状態を保つようにします。

技術仕様と製造基準

互換性と信頼性を確保するために、銅毛細管は厳密な幾何学的および冶金学的基準に準拠する必要があります。家庭用のコンパクトな冷凍庫を設計する場合でも、複雑な産業用センサーを設計する場合でも、これらの仕様を理解することが重要です。

一般的なサイズ範囲とカスタマイズ

特定のエンジニアリング ニーズにはカスタム寸法が必要になることがよくありますが、業界では通常、毛細管の標準化された範囲に従っています。

• 内径 (ID): 通常の範囲は次のとおりです 0.50mm～2.00mm .
• 外径 (OD): 通常は次の間にあります 1.50mm～5.00mm .
• 壁の厚さ: 特定の破裂圧力に対応できるように精密設計されており、多くの場合、 0.40mm～1.00mm .
• フォームファクター: で利用可能 直線の長さ (計装用) または 大きなコイル (HVAC の大量生産用)、長さは数センチメートルから数百メートルの範囲です。

世界的な製造基準

国際規格に準拠することで、銅の機械的特性と化学組成が一貫していることが保証されます。最もよく知られている標準には次のようなものがあります。

• ASTM B360: リストリクター用途向けの硬伸銅毛細管の標準仕様です。
• EN 12450: 継ぎ目のない円形銅毛細管の欧州規格。
• JIS H3300： 銅及び銅合金の継目無鋼管に関する日本工業規格。

焼き戻し（材料の硬さ）を理解する

銅の「質」は、その硬さと柔軟性を指し、焼きなましプロセス中に決定されます。適切な焼き戻しを選択することは、組み立てプロセスにとって非常に重要です。

品質テストのベンチマーク

寸法を超えて、ハイスペックチューブは性能を保証するためにいくつかのテストを受けます。

1. 拡張テスト: チューブが割れることなくフレアまたは拡張できるようにします。
2. 渦電流検査 (ECT): チューブ壁の微細な亀裂や欠陥を検出する非破壊検査。
3. フローテスト: 特定の圧力での空気または液体の流量を測定して、「リストリクター」の容量を検証します。

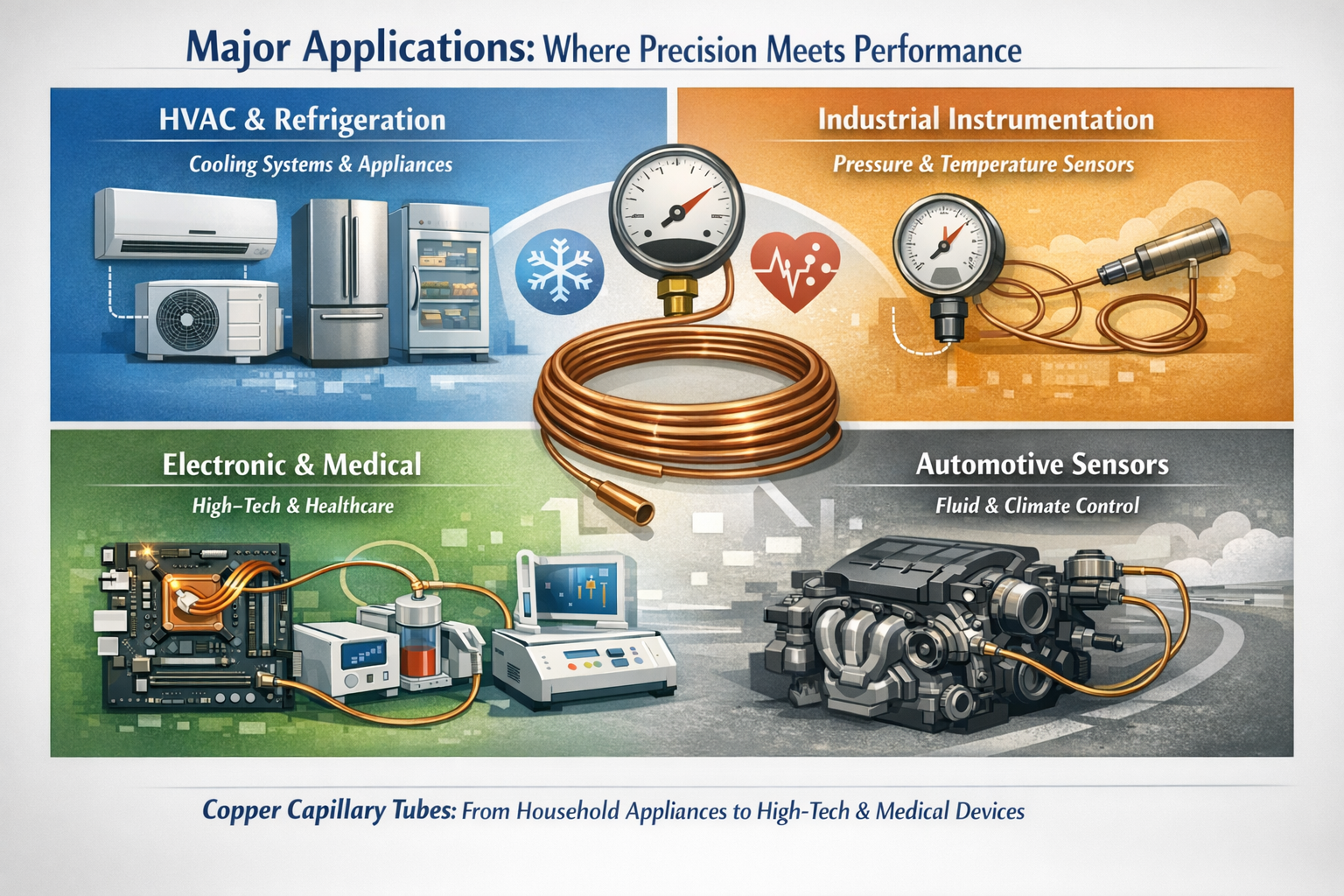

主な用途: 精度とパフォーマンスが両立する場所

銅毛細管は、極めて正確に流体の流れを制御できるため、家庭用電化製品から救命用の医療機器に至るまで、あらゆるものに使用されています。

HVAC と冷凍: 冷却の必需品

銅毛細管の最も一般的な用途は、HVAC (暖房、換気、空調) 業界です。プライマリとして機能します 計量装置 中小規模の冷却システムに。

• 家庭用電化製品: すべての家庭用冷蔵庫、冷凍庫、冷水器は、冷媒の流れを調整するために毛細管に依存しています。
• エアコン: ウィンドウユニットやスプリットシステムエアコンに使用され、冷媒の膨張を管理します。
• 商業用冷蔵倉庫: ショーケースや小さな冷蔵室で一定の温度を維持するために使用されます。

産業用計装: 伝送とセンシング

産業環境では、毛細管は流れだけを司るのではなく、情報を司ります。

• 圧力計: チューブは、圧力源からゲージ機構に圧力を伝達するコネクターとして機能します。体積が小さいため、液体を大幅に失うことなく正確な読み取りが保証されます。
• 温度センサー: リモートバルブ温度計は、毛細管を使用して温度感知バルブを表示ダイヤルに接続します。チューブ内の液体または気体の膨張により、機械的な動きが生じ、温度が表示されます。
• レベルコントロール: 特殊な静水圧レベル測定システムで使用されます。

電子と医療: イノベーションの最先端

テクノロジーが縮小するにつれて、微細な流体と熱の管理の必要性が高まっています。

• 電子ヒートパイプ: ハイエンドコンピューターや航空宇宙エレクトロニクスでは、相変化冷却によってプロセッサーから熱を逃がすために「ヒートパイプ」内で銅の毛細管構造が使用されています。
• 医療機器: これらのチューブは、実験室分析ツールや特定の外科用装置でガスや液体を正確に供給するために不可欠です。
• 自動車用センサー: 車両の環境制御およびエンジン管理システム内のさまざまな油圧ラインおよびセンシングラインで使用されます。

（この画像はAIが生成したものです。）

選択ガイド: 適切なチューブを選択するには?

正しい銅毛細管を選択することは、物理学と環境の間のバランスを取ることです。少し長すぎるチューブを選択したり、内径 (ID) がわずかに狭すぎるチューブを選択すると、システム効率が大幅に低下する可能性があります。

物理学の理解: 流れと圧力損失

毛細管の性能は、毛細管が与える抵抗によって決まります。この抵抗は、次の 2 つの主な要因の結果です。 内径 そして 長さ .

• 直径のルール: 圧力降下は ID に非常に敏感です。 0.1mmの差でも流量は25～30%も変化します。
• 長さのルール: ID が固定されている場合、チューブの長さが長くなると抵抗が増加し、流量が減少します。逆にチューブを短くすると流量が増加します。
• 関係: 設計者は多くの場合、ポアズイユ方程式またはメーカー提供のフローチャートを使用して、特定の BTU/ワット冷却能力に必要な長さと ID の正確な組み合わせを計算します。

環境と機械への配慮

流量以外にも、チューブが動作する「現実の」条件を考慮する必要があります。

• 使用圧力: 壁の厚さが冷媒の種類に対して十分であることを確認してください。たとえば、R410A を使用するシステムには、古い R22 システムよりも高い動作圧力に対応できるチューブが必要です。
• 振動と疲労: コンプレッサーや自動車用途では、振動は常に発生します。これらの環境では、加工硬化とその後の亀裂を防ぐために、多くの場合、「半硬質」または「硬質」焼戻しが好まれます。
• 動作温度: 極端な熱や寒さは金属の膨張に影響を与える可能性があります。広い温度範囲にわたる安定性のため、高純度銅 (C12200) が推奨されます。

サプライヤーのスクリーニング: 品質を確認する方法

メーカーから調達するときは、メーカーの言葉をそのまま鵜呑みにしてはいけません。専門のサプライヤーが提供する必要があります。 工場試験証明書 (MTC) それには以下が含まれます:

1. 化学組成: 銅の純度の確認 (例: Cu 99.9%)。
2. 機械的特性: 引張強さ、伸び、硬さ（Temper）。
3. 清浄度レポート: 内部残留物の mg/m² に関する定量データ。
4. 許容差の検証: ID と OD が合意された精度基準を満たしていることの確認。

プロのヒント: サプライヤーがアニーリングプロセス中に「窒素パージ」を実行するかどうかを必ず尋ねてください。これにより、チューブの内側に冷凍コンプレッサーの最大の敵である黒色酸化スケールが付着しないことが保証されます。

浙江省京良銅管製品の精密製造

一か八かの産業向けにコンポーネントを調達する場合、メーカーの伝統やインフラストラクチャは製品自体と同じくらい重要です。 浙江省京良銅管製品有限公司 は 1994 年に設立され、30 年以上にわたる専門知識を高精度銅毛細管の製造にもたらしています。

包括的な産業チェーン

中国東部の有名な「銅管の本拠地」である塘埔鎮に位置するJingliangは、完全な垂直統合型産業チェーンを運営しています。私たちの 20,000平方メートルの施設 生産のあらゆる重要な段階を統合します。

• 製錬と押出: 銅の原料純度を最初から確保します。
• 精密絞り加工と圧延加工： 高度な加工技術を利用して、キャピラリの性能に必要な微細な内径公差を実現します。
• 光輝焼鈍： 当社の雰囲気制御アニーリングにより、チューブは酸化のない状態を保ち、お客様が求める正確な「焼き戻し」(ソフト、ハーフハード、またはハード) を実現します。

スマートな製造と品質管理

当社は「銅管トップ10企業」として、 インテリジェントな製造 。 2022 年だけでも、当社の年間生産量は 7,500トン 、価値生産額は4億5,000万元です。この規模により、当社は多数の上場グループや国際的な顧客にとって優先サプライヤーとしての役割を果たすことができます。

当社の品質保証プロトコルは妥協のないものです。

• 渦電流検査 (ECT): すべてのチューブは、顕微鏡的な表面と内部の欠陥がないかスキャンされます。
• 精密流量試験: 各バッチが HVAC または計装システムの特定のスロットリング要件を満たしていることを確認します。
• 内部の清潔さ: 当社の特殊な描画および洗浄プロセスにより、内壁に油、湿気、スケールが付着しないようにします。これはシステムの詰まりを防ぐために不可欠です。
