どちらも同じ焼きなましプロセスを使用しています。なぜ国産の銅管の延性は 30% 低いのでしょうか。なぜ高級品の注文は完全に輸入機器に依存しているのでしょうか?

「同じものでも 銅管 焼鈍工程のため、国産設備で加工した製品の引張強さは一貫してばらつきがあり、輸入設備で加工した製品に比べて靱性が30％劣ります。半導体や新エネルギー車などの高額な注文を引き受けることはできません。」  江蘇省の精密銅管会社で生産監督を務める張氏は、作業場にある2つの焼鈍炉を指摘し、業界の問題点を強調した。アニーリングプロセスは、銅管製造における中核的な後処理ステップとして、靭性、硬度、熱伝導率などの重要な性能特性を直接決定します。  単純な「加熱・冷却」作業に見えますが、実は高級銅管の量産の鍵を握っています。現在、中国の中小規模の銅管メーカーのほとんどは依然として従来の焼鈍装置と経験的操作に依存しており、その結果製品性能の安定性が不十分です。しかし、少数の高級メーカーは、輸入された精密焼鈍装置やデジタル温度制御技術を活用して、高級品の受注市場をしっかりと確保しています。同じ銅管原料であっても、焼きなまし工程の微妙な違いにより、製品の競争力は大きく異なります。この「 詳細なプロセス 」という多くの企業が見落としている問題が、中国の銅管産業がハイエンド市場に向かうことを妨げる目に見えない障壁となっている。

詳細分析：アニーリングプロセスにおける「性能の転換点」

アニーリングプロセスの核心は、 正確に制御する の 加熱温度 、 保持時間 、 and 冷却速度 銅管の圧延および伸線時に発生する内部応力を除去し、金属の微細構造を調整することで、製品の機械的特性と加工性能を最適化します。プロセスロジックは単純に見えますが、パラメータ制御には非常に高い精度が要求されます。±5℃を超える温度偏差や0.5℃/分の冷却速度の変動は、銅管の性能に大きな違いをもたらす可能性があります。中国非鉄金属加工工業協会の試験データによると、従来の焼鈍プロセスを使用して製造された銅管は、引張強度のばらつきが最大±15MPa、伸びの偏差が3%を超え、表面酸化層の厚さは通常8～12μmの範囲にあります。一方、精密焼鈍プロセスを使用して製造された銅管は、引張強度のばらつきが±5MPa以内に制御され、伸びの偏差が1%以下、表面酸化層の厚さがわずか2～3μmであり、ハイエンド用途における性能安定性の厳しい要件を完全に満たしています。

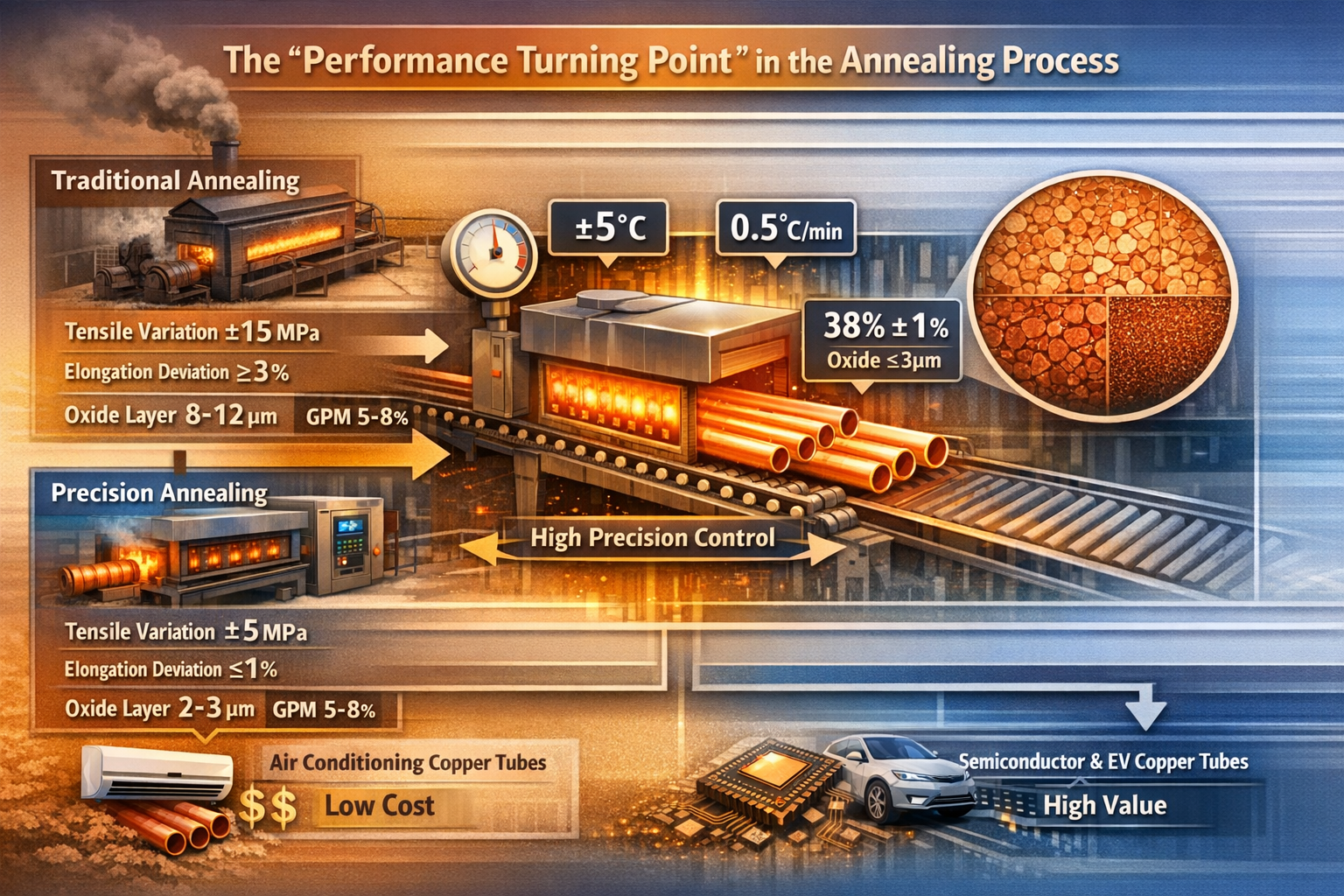

（この画像はAIが生成したものです。）

アプリケーションシナリオの観点から見ると、アニーリングプロセスの詳細の違いが製品の市場セグメントを直接決定します。エアコン用の従来の銅管は焼きなまし精度の要件が低く、従来のプロセスで要求を満たすことができます。これらの製品の粗利率はわずか 5% ～ 8% です。しかし、半導体用の極細銅管や新エネルギー車の熱管理用の薄肉銅管では、焼鈍後の製品が靭性や熱伝導率の基準を満たすだけでなく、極めて高い性能の安定性が求められます。精密焼鈍工程のみで量産が可能であり、粗利率25%～40%を実現します。半導体装置メーカーの調達基準では、適合する銅管のアニール後の伸びは38%±1%で安定しており、酸化層の厚さは3μmを超えてはいけないと定められています。輸入されたアニーリング装置を使用している国内企業のうちこの基準を満たすことができるのはわずか数社だけですが、従来のプロセスに依存しているほとんどの企業はハイエンドの注文を逃しています。

実際のビジネスの観点から見ると、アニーリングプロセスの違いは生産コストと効率にも反映されます。従来の焼鈍炉ではよく使用される 石炭または石油暖房 、 with temperature control primarily relying on manual adjustment. This not only results in high energy consumption (approximately 1200 kWh per ton of copper tube) but also leads to 加熱ムラ そして 激しい酸化 。  その後の酸洗や研磨工程が必要となり、加工コストや環境負荷が増大します。 精密焼鈍炉 、 on the other hand, utilize electric heating and intelligent temperature control systems, enabling precise digital control of temperature, holding time, and cooling rate. Energy consumption per ton of copper tube is reduced to below 600 kWh, and the oxide layer is thin, eliminating the need for additional processing. Although the initial equipment investment is higher, the long-term overall cost is lower, and production efficiency is increased by more than 30%.

表 1: 2 つのアニーリング プロセスの主要パラメータと用途の比較

詳細な内訳: アニーリングプロセスの違いの背後にある 3 つの主要な問題。

「温度制御精度」の単なる微妙な違いのように見えますが、実際には次の 3 つの主要領域にわたる能力の違いを反映しています。 設備技術 、 操作手順 、 and プロセスの最適化 。ワークショップでの綿密な調査により、アニーリングプロセスにおける国内企業間の違いは、単に装置の品質によるものではなく、より重要なことに、プロセスの詳細を制御し最適化する能力によるものであることが明らかになりました。これら 3 つの主要な問題は、集合的に製品のパフォーマンスのばらつきにつながります。

問題 1: 設備と技術的な障壁。国産の装置では精度が十分ではありません。

精密焼鈍炉の中核技術は長らくドイツと日本企業が独占してきた。 国内の装置メーカーは焼鈍炉を製造できるが、製造能力には大きな差がある。 加熱均一性 、 温度制御システムの安定性 、 and 冷却速度 adjustment accuracy 。輸入された精密アニール炉は、マルチゾーンの独立した加熱モジュールを利用し、赤外線温度測定および AI 温度制御アルゴリズムと組み合わせて、銅管のさまざまな部分の温度のリアルタイム監視と加熱出力の正確な調整を可能にし、±1°C の温度制御精度を達成します。  対照的に、従来の家庭用焼鈍炉は主にシングルゾーン加熱を使用し、主に温度測定に熱電対に依存しているため、測定の遅れや大きな誤差が生じます。  温度制御精度は±8℃以上にとどまっており、ハイエンド製品の要求を満たしていません。

さらに重要なことは、輸入機器に付属するデジタル システムにより、アニーリング プロセス パラメータの保存、トレーサビリティ、および最適化が可能になることです。 仕様や材質の異なる銅管に対して最適な工程計画を自動選択します。対照的に、ほとんどの国産装置にはデジタル機能が欠如しており、プロセスパラメータは熟練作業者の経験に完全に依存しているため、製品の異なるバッチのパフォーマンスの一貫性が低くなります。 「同じ仕様の銅管でも、焼きなまし後の延性は作業者によって異なります。ハイエンドの注文を大量生産する危険を冒すことはできませんでした」とエンジニアのZhang氏は述べています。同氏は、同社は精密焼鈍プロセスを微調整するために国産の装置を使用しようとしたが、3か月経っても依然として顧客の要求を一貫して満たすことができなかったと付け加えた。  最終的に、焼鈍炉を輸入するのに800万元以上を費やさなければならなかった。

問題 2: 標準化された操作手順の欠如。経験ベースの制作では、細部のコントロールが難しくなります。

アニーリングプロセスの正確な制御は、標準化された操作手順に依存します 、 but most small and medium-sized copper tube manufacturers in China still rely on experience-based production, lacking systematic operating standards and training systems. For example, the density and placement angle of copper tubes in the furnace affect heating uniformity, but most companies lack clear loading standards, relying entirely on workers' experience for placement; the setting of the holding time is based on workers' subjective judgment of the copper tube thickness and material, rather than precise calculations and measurements, leading to inconsistent heat treatment results within the same batch of products.

対照的に、精密製造プロセスを採用している企業は、プロセス全体の標準化された操作手順を確立しています。 炉内の銅管の間隔や角度から、加熱速度、保持時間、冷却媒体の選択に至るまで、明確なパラメータ基準があり、データはすべての段階で記録されるため、完全なトレーサビリティが可能になります。同時に、これらの企業はオペレーターに専門的なトレーニングを提供し、単に経験に頼るのではなく、温度監視、パラメーター調整、機器のメンテナンスなどのスキルを習得することを求めています。ハイエンド銅管会社のトレーニング資料によると、焼きなましプロセスのオペレーターは、独立して作業できるようになる前に、3 か月間理論的な学習と実践的な評価を受け、12 の中核パラメーターの調整テクニックを習得する必要があります。

問題 3: プロセスの最適化が不十分。データ主導型の反復機能が欠如している。

アニーリングプロセスは静的ではありません ;原材料組成の変化に基づいてプロセスパラメータを継続的に最適化する必要があります。 製品仕様、 そして 下流の需要 。しかし、ほとんどの国内企業には、正確なプロセスの反復を実現するためのデータの蓄積と分析の能力がありません。たとえば、原料銅の純度に微妙な変動がある場合、企業はアニール温度と保持時間をタイムリーに調整できず、製品性能にばらつきが生じます。  同様に、新しいタイプの薄肉銅管や合金銅管の場合は、従来のプロセスパラメータを盲目的に適用することしかできないため、これらの製品の特定の要件を満たすことが困難になります。

輸入設備を使用している企業は、デジタルシステムを活用して大量の焼鈍プロセスデータを蓄積しています。 さまざまなパラメーターの組み合わせが製品のパフォーマンスに与える影響を分析することで、独自のプロセス データベースを構築します。原材料や仕様が変更された場合、データモデルはパラメータを迅速に最適化し、安定した製品性能を保証します。たとえば、蘇州の半導体銅管会社は、数万セットのアニーリングデータを分析することで、さまざまな直径の極細銅管に対応する独自のプロセス計画を最適化し、製品の合格率を85％から98％に高め、国際的な半導体装置のサプライチェーンへの参入に成功しました。

行き詰まりを打破する：「経験頼り」から「正確な管理」へプロセスをアップグレードする道筋

アニーリングプロセスのアップグレードの詳細は、生産能力の拡大や技術研究開発ほど注目を集めるものではないかもしれませんが、製品の競争力を直接的に強化することができ、企業がハイエンド市場を獲得するためには極めて重要になります。国内銅管メーカーにとって、やみくもに輸入設備を追求する必要はありません。代わりに、アニーリングプロセスで段階的に精度を達成することができます。 装備のアップグレード 、 標準化されたオペレーション 、 and データの蓄積 、 thus breaking down the invisible barriers to high-end orders.

方法 1: コストと精度の要件のバランスをとりながら、機器を段階的にアップグレードします。

企業は製品のポジショニングに基づいて段階的な機器アップグレード プランを選択でき、やみくもな投資を回避できます。 従来型製品を主に生産しており、資金が限られている中小企業向けには、既存の国内焼鈍炉にインテリジェント温度測定モジュールと自動温度制御装置を追加することで温度制御精度を±5℃まで向上させ、中高級の従来型製品のニーズに対応できます。改造費用は輸入品の1/10で済みます。ハイエンド市場に焦点を当てている企業の場合、特に輸入された精密焼鈍炉を購入し、デジタルシステムと組み合わせて究極の精度制御を実現すると同時に、大規模生産を通じて設備コストを分散することができます。

安徽省の中堅銅管会社の変革実践は非常に有益です。 同社は50万元を投資して既存の国産焼鈍炉に赤外線温度計とPLC温度制御システムを装備し、加熱モジュールのレイアウトを最適化した。これにより、温度制御精度が±10℃から±4℃に向上し、製品の伸び偏差は2％以内に抑えられました。  これにより、同社は新エネルギー車のサプライチェーン市場への参入に成功し、ハイエンド製品の割合が 15% から 35% に増加し、200% 以上の投資収益率を達成しました。

方法 2: 標準システムを確立して、プロセス全体を通じて運用の詳細を標準化します。

企業は経験ベースの生産を放棄し、アニーリングプロセス用の標準化されたオペレーティングシステムを確立する必要があります。 一方で、積み込み、加熱、保持、冷却などの各段階での主要な制御ポイントを特定し、明確なパラメータ基準と操作手順を開発して標準化された操作手順（SOP）を作成し、すべての作業員による一貫した操作を確保する必要があります。一方で、標準化された作業とプロセス原理を組み合わせた作業者トレーニングを強化し、作業者が作業の実行方法を理解するだけでなく、根本的な理由も理解して、設備の稼働状況や原材料の変動に基づいて微妙なパラメータ調整を行えるようにする必要があります。

同時に、 企業はプロセス品質検査システムを確立する必要があります 、 conducting sample testing of copper tube performance before and after annealing, recording relevant data, promptly identifying operational and parameter issues, and continuously optimizing standards. One company, by establishing an annealing process SOP and inspection system, improved product performance consistency by 40%, reduced the defect rate from 6% to 1.2%, and significantly lowered rework costs.

パス 3: プロセス データを蓄積して、データ駆動型の最適化と反復を実現します。

企業はプロセスデータの蓄積と分析を優先し、データ駆動型のプロセス最適化機能を徐々に構築する必要があります。 すでにデジタル機器を導入している企業の場合、システムは加熱温度、保持時間、冷却速度、製品性能などのデータを自動的に収集し、プロセス データベースを確立できます。従来の機器を使用している企業の場合、主要なパラメータとテスト結果を手動で記録して、データ リソースを徐々に蓄積できます。データ間の関係を分析することで、プロセスパラメータの最適な組み合わせを特定でき、さまざまな製品仕様や原材料特性に合わせてカスタマイズされたプロセスソリューションを開発できます。

さらに、 企業は、機器メーカーや研究機関との協力を強化して、外部の技術リソースを活用し、プロセスを最適化できます。 たとえば、大学と協力してアニーリングプロセスのシミュレーション研究を実施し、シミュレーション解析を通じてパラメータを最適化することができます。また、機器メーカーと協力して、製品の特性に基づいて機器の機能をカスタマイズおよび最適化し、それによってプロセスの適応性を向上させることもできます。

真の熟練は細部に表れます。細心の注意を払った職人技が、ハイエンドの競争力を決定します。

どちらのプロセスにも焼きなましが含まれますが、製品の競争力のレベルは大きく異なります。 この一見些細な細部は、中国の銅管産業の「規模の拡大」から「品質の向上」への変革の背後にある核心的な論理を反映しています。ハイエンド製造における競争は、多くの場合、一見取るに足らないプロセスの細部にあります。アニーリング、酸洗い、研磨などの基本的なプロセスに見えますが、まさに製品性能の安定性を制限する重要な要素であり、企業がハイエンドの障壁を突破するための隠れた手段となります。

中国人向け 銅管 manufacturers 、 there's no need to blindly pursue massive technological breakthroughs. アニーリングプロセスなどの細部に焦点を当て、機器のアップグレード、標準化された操作、データの最適化を通じて製品性能の一貫性を徐々に向上させることで、ハイエンド市場での地位を確保することができます。より多くの企業がプロセスの細部の改良を優先し始めて初めて、中国の銅管業界はローエンド競争の罠から真に逃れ、「大手生産者」から「製造強国」に移行し、世界のハイエンドサプライチェーンに確固たる足場を築くことができる。
