TP2 銅管の究極ガイド: 特性、用途、業界標準

パート 1: TP2 銅管の概要

1.1 TP2 銅の定義: 業界標準

TP2 銅 残留リン含有量が高いリン脱酸銅です。冶金の分野では中国の基準に分類されます。 GB/T1527 、国際的に認められたものと機能的に同等です。 ASTM C12200 (Cu-DHP) .

TP2の「P」は リン 、酸素を除去するために製錬プロセス中に追加されます。銅を「脱酸」することにより、製造業者は、特に熱や溶接が関与する場合に、標準的な純銅よりも産業用途で大幅に信頼性の高い材料を作成します。

1.2 重要性: 脱酸銅が重要な理由

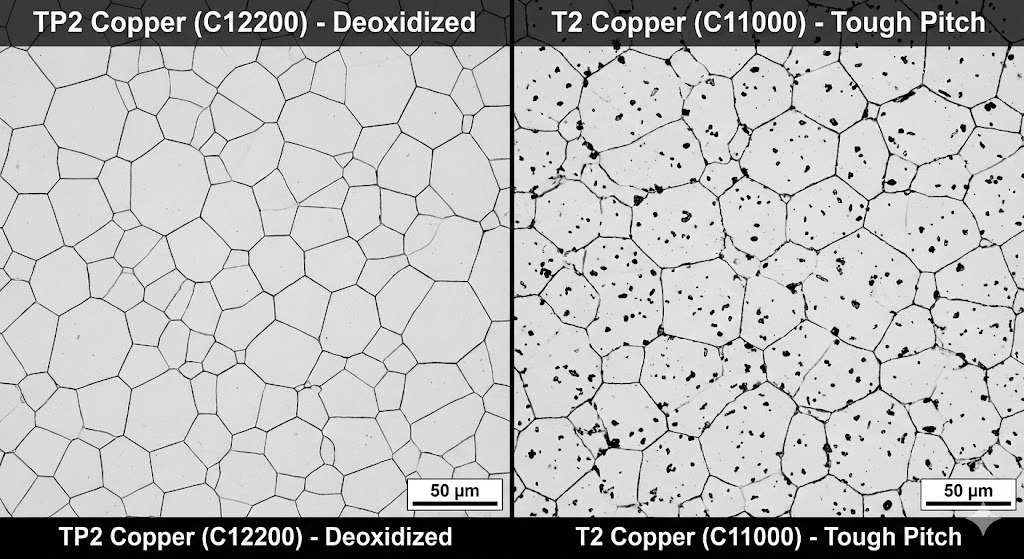

TP2 銅の主な重要性は、 溶接性 。従来の「タフピッチ」銅 (T2 など) には微量の酸素が含まれています。 T2 を水素が豊富な雰囲気で加熱または溶接すると、「水素脆化」が発生し、微細な亀裂や構造破壊が発生します。

TP2 はこの問題を解決します。リンはすでに酸素と結合して酸素を除去しているため、TP2 銅管は安全にろう付けおよび溶接でき、漏れのない接合が保証されます。このため、高圧のガスや液体を数十年にわたって保持しなければならないシステムの「ゴールドスタンダード」となっています。

1.3 TP2 と TP1: 簡単な比較

どちらもリンが脱酸素されていますが、どちらを選択するかは多くの場合、次のトレードオフになります。 熱伝導率・電気伝導率 そして 接合の信頼性 :

• TP1 (低リン): リン含有量が少ない (0.005% ～ 0.012%)。導電性は高くなりますが、複雑な溶接プロセスでは若干感度が高くなります。
• TP2 (高リン): より多くのリンが含まれています (0.013% ～ 0.050%)。これは、次のような方にとって好ましい選択です。 HVAC および冷凍業界 なぜなら、その優れた溶接性能は、導電性のわずかな低下を上回るからです。

1.4 一般的な用途と産業

TP2 銅管は現代インフラの「循環システム」です。耐食性と熱効率の独自の組み合わせにより、以下の用途に不可欠です。

• HVAC/R (暖房、換気、空調、冷凍): 冷媒ラインや蒸発器/凝縮器コイルに使用されます。
• 配管とガス: 飲料水と医療用ガスの安全な輸送。
• 電力とエネルギー: 発電所の熱交換器および再生可能エネルギー ハードウェアの冷却システム。
• 自動車: 電気自動車 (EV) バッテリーの熱管理システムでの使用が増加しています。

パート 2: 規格と仕様

TP2 銅管を購入または指定する場合は、品質を確保するために正しい国際命名法を使用することが重要です。

2.1 共通の業界標準

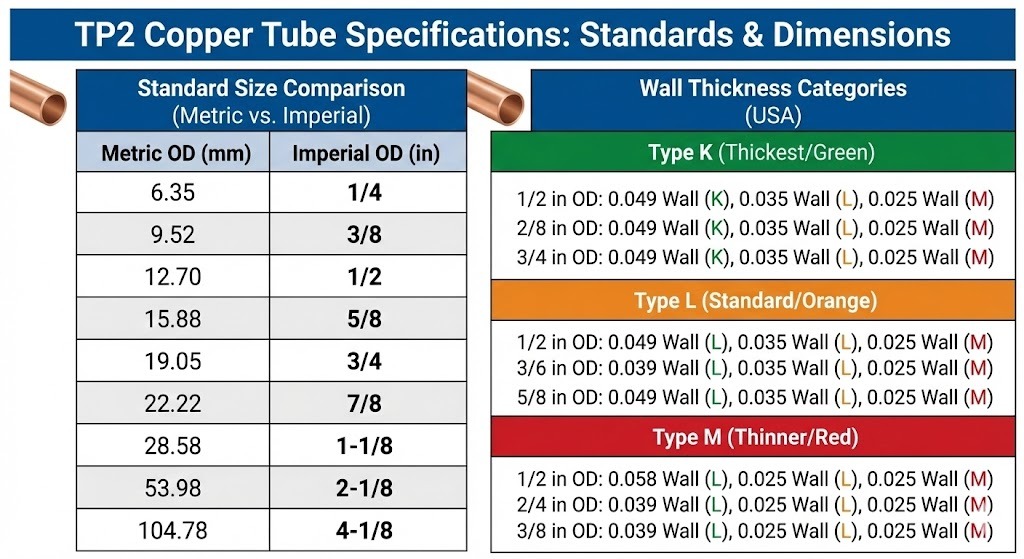

2.2 寸法仕様

TP2 チューブは幅広いサイズで入手可能ですが、一般に次のように分類されます。

• 外径 (OD): 通常は 2 mm から 200 mm 以上の範囲です。
• 壁の厚さ: 「極薄」（0.2mm）から「厚肉」（高圧工業用5mm）まで。
• 許容差: 機械的カップリングとの気密嵌合を保証するために、精密チューブの直径公差は±0.02 mmであることがよくあります。

パート 3: 化学組成と物理的性質

3.1 化学組成: リンの役割

TP2 銅の性能は、その高純度とリンの正確な制御によって決まります。標準仕様によると（ GB/T 5231 または ASTM C12200 ）、組成は厳しく規制されています。

なぜ 0.013% ～ 0.050% の範囲なのか?
リンが 0.013% 未満の場合、脱酸が不完全になる可能性があり、溶接時に接合部が脆化する危険性があります。 0.050%を超えると熱伝導率や電気伝導率が著しく低下し、熱交換器の効率が低下します。

3.2 物理的および機械的特性

TP2 銅管は、その「柔らかい」強度で高く評価されています。高圧に耐えるのに十分な強度を持ちながら、亀裂を生じることなく複雑なコイルに曲げることができる十分な延性を備えています。

A. 引張強さと降伏強さ

引張強さはチューブの「焼き戻し」（硬さ）によって異なります。

• ソフト (焼きなまし、M): >= 195 MPa。柔軟性が高く、手曲げやタイトなコイルに最適です。
• ハード(H): >= 295 MPa。剛性と強度に優れ、配管や産業ラインの直線配管に使用されます。
• 降伏強度: 焼き戻しに応じて、通常は 60 ～ 150 MPa の範囲です。

B. 伸び

これは、破断する前に材料が伸びる能力を測定します。 TP2 銅の伸び率は通常、>= 35% ～ 40% (焼きなまし状態) です。この高い延性により、チューブを破損することなく拡張、フレア、またはスエージ加工することができます。

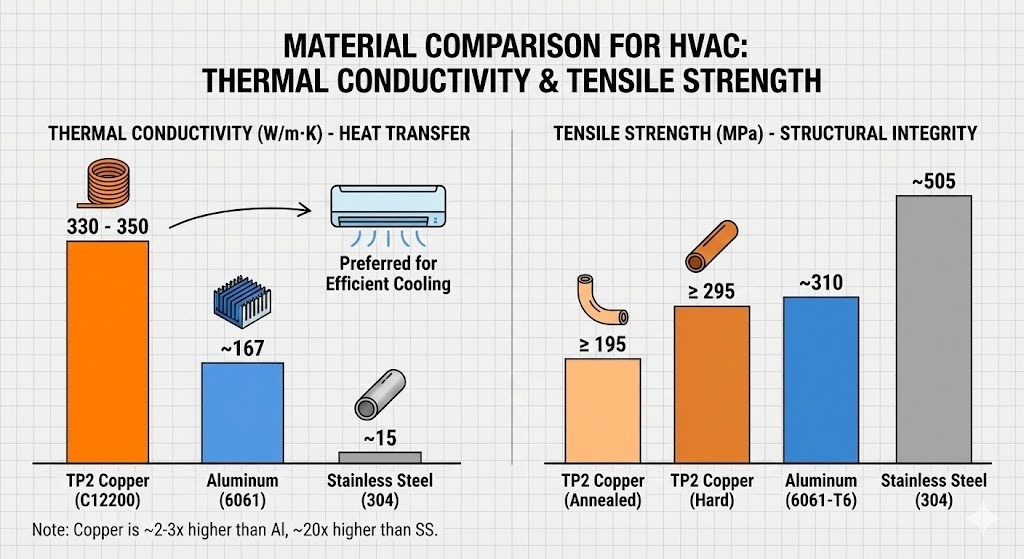

C. 熱伝導率

リンを添加すると純銅に比べて導電性が低下しますが、TP2 は依然として金属のリーダーであり続けます。

• 熱伝導率: 20℃で約330～350W/(m・K)。
• 注: これはアルミニウムのおよそ 2 ～ 3 倍、ステンレス鋼の 20 倍であるため、エアコンのエバポレーターに推奨される材料です。

D. 導電率

• 電気伝導率: >= 70% - 80% IACS (国際焼きなまし銅規格)。
• 無酸素銅 (C10200) の 100% IACS よりも低いものの、溶接も必要な接地および熱同期用途には十分以上です。

3.3 物理定数一覧表

パート 4: TP2 銅管の製造プロセス

TP2 銅管の製造は、高温の精錬から高精度の冷間加工までを経ます。ほとんどのプレミアム TP2 チューブは次のように製造されています。 シームレスチューブ これにより、溶接シームの破損のリスクが排除されます。

4.1 段階的な生産フロー

1. 溶解と鋳造 (脱酸素段階):
   高純度の陰極銅を誘導炉で溶解します。この段階で、リンが溶融浴に追加されます。これは酸素が除去され、バッチが TP2 銅に変わる重要な瞬間です。次に、溶融金属は固体の円筒形ビレットに鋳造されます。
2. 押出（熱間加工）：
   銅ビレットを加熱し、大きな圧力をかけながら金型に押し込み、厚肉の中空シェルを作成します。この「熱間加工」により鋳造粒子の構造が破壊され、金属がより強靱で均一になります。
3. 冷間引抜および圧延:
   最終的な直径と肉厚を達成するために、チューブは複数の段階を経ます。 冷間引抜 または 冷間圧延 （略奪）。チューブは、徐々に小さなダイを通して引き抜かれます。このプロセスは「加工硬化」によって金属の強度を高めます。
4. 光輝焼鈍：
   冷間引抜きにより銅は硬くなり、脆くなります。曲げやフレア加工に必要な延性 (特に「ソフト」または「ハーフハード」焼き戻しの場合) を回復するために、チューブは酸化を防ぐために雰囲気制御された炉 (通常は窒素または水素) で加熱されます。これにより、きれいで「明るい」表面が得られます。
5. 仕上げと洗浄:
   チューブは所定の長さに切断されるか、コイル状に巻かれます。 HVAC 用途の場合、油やほこりが残っているとコンプレッサーに損傷を与える可能性があるため、内部を外科的にきれいにする必要があります。

4.2 品質管理措置

TP2 チューブが次のような国際規格に適合していることを確認するため ASTM B280 、メーカーは厳格なテストを採用しています。

• 渦電流試験: 電磁場を使用してチューブ壁の目に見えない亀裂や穴を検出する非破壊検査。
• 静水圧試験: チューブには高圧流体が充填されており、最新の冷媒 (R-410A や R-32 など) の圧力に耐えることができます。
• 寸法検査: 精密キャリパーとレーザーゲージにより壁の厚さが均一になることが保証され、圧力定格を維持するために重要です。

パート 5: TP2 銅管の主な特徴と利点

なぜ TP2 は「業界の寵児」なのでしょうか?その利点は単純な導電性を超えて広がります。

5.1 優れた耐食性

TP2 銅は、風雨にさらされると自然な保護緑青層を形成します。鋼と違って錆びません。これは、配管や HVAC において、20 ～ 30 年の耐用年数にわたってチューブが薄くなったり、「ピンホール漏れ」が発生したりしにくいことを意味します。

5.2 高い熱効率

特性セクションで述べたように、TP2 の熱伝導率は非常に優れています。熱交換器では、これにより次のことが可能になります。 より速い熱伝達 設置面積が小さくなり、コンパクトで高効率な空調ユニットの設計が可能になります。

5.3 優れた「接合性」

TP2はリンが脱酸されているため、最も使いやすい銅です。 ろう付けとはんだ付け 。技術者は、金属が脆くなったり、振動で接合部が破損したりする心配をせずに、トーチを使用してチューブを素早く接合できます。

5.4 延性と成形性

TP2 銅は、特殊な重機を使用せずに簡単に曲げ、拡張、または「かしめ」を行うことができます。この柔軟性は、狭いスペースに冷媒ラインを設置したり、複雑な蒸発器コイルを作成したりする場合に不可欠です。

5.5 100% リサイクル可能

銅は「永久」素材です。 TP2 銅チューブは、性能を損なうことなく無期限にリサイクルできます。の時代に ESG（環境、社会、ガバナンス） 目標を達成するには、銅の使用がグリーン ビルディング認証のための持続可能な選択肢となります。

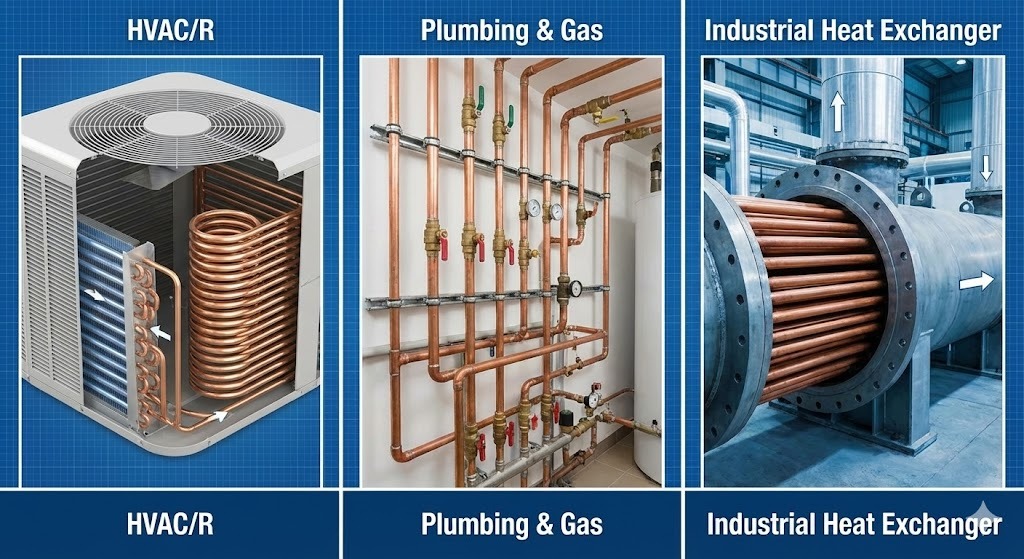

パート 6: TP2 銅管のさまざまな業界への応用

6.1 HVAC と冷凍: システムの中心

これは、TP2 銅にとって最も支配的なセクターです。最新の冷媒は高圧で動作するため、TP2 が提供するシームレスな信頼性が必要です。

• エアコンとヒートポンプ: 室内機と室外機の接続に使用します。 TP2 の延性により、フレアを付けて漏れなくバルブに接続できます。
• 冷蔵： スーパーマーケットのコールドチェーンや業務用冷凍庫で使用されています。 TP2 チューブには多くの場合「内側に溝があり」(内部マイクロフィンが追加されている)、伝熱表面積がさらに増加し​​、システムのエネルギー効率が向上します。
• 蒸発器と凝縮器: チューブの高い熱伝導率により、冷媒と空気の間で熱が迅速に交換されます。

6.2 配管と配水

多くの高級住宅および商業ビルでは、その寿命と健康上の利点から、TP2 銅が水道システムに選ばれています。

• 飲料水: 銅には天然の抗菌性があり、次のような細菌の増殖を抑制します。 レジオネラ菌 .
• 排水と通気: TP2 は雑水や強力な石鹸による腐食に強いため、50 年以上使用できる耐久性のある排水システムに使用されています。
• ガス配管： 高圧に耐え、耐火性 (不燃性) があるため、病院での医療ガスや家庭での天然ガスの輸送に最も安全な選択肢となります。

6.3 産業および化学用途

標準的な建物を超えて、TP2 銅は製造工場の「重労働」を処理します。

• 熱交換器: オイルクーラー、発電所の蒸気復水器、化学処理などに使用されます。
• プロセス配管: TP2 は、非酸性だが安定した温度環境が必要な液体の輸送に最適です。
• 太陽熱収集器: 太陽熱を吸収して貯水タンクに伝達するために、太陽熱温水器の「ライザー」チューブで使用されます。

6.4 電気および接地用途

TP2 は純粋な T2 銅よりも導電率がわずかに低くなりますが、優れた強度と耐食性により、特定の電気的役割に役立ちます。

• 接地ロッドとスリーブ: 特に腐食の危険性がある土壌環境において、電気システムを雷やサージから保護するために使用されます。
• 端子とコネクタ: 部品を別の部品にろう付けまたは溶接する必要がある頑丈な電気部品で使用されます。

パート 7: TP2 銅管の接合技術

銅システムの信頼性は、接合部の品質に大きく依存します。 TP2 は脱酸されているため、材料劣化のリスクがなく、幅広い接合オプションを提供します。

7.1 はんだ付けとろう付け

これは、HVAC および配管における TP2 チューブの最も一般的な方法です。

• はんだ付け（軟はんだ）： 主に住宅の配管に使用されます。これには、融点が 450°C 未満の金属フィラーが含まれます。
• ろう付け（硬はんだ）： HVAC/Rの「スタンダード」。融点が 450°C 以上の金属フィラー (多くの場合、銀ベース) が使用されます。 TP2 銅は水素脆化に対する耐性があるため、トーチによる高温ろう付けが可能で、多くの場合チューブ自体よりも強力な接合部を作成できます。

7.2 機械的付属品

裸火が許可されていない環境 (病院やハイテク工場の「ノートーチ」ゾーンなど) では、機械的なオプションが使用されます。

• 圧入： シール用の内部 O リングを利用して、ツールを使用してフィッティングをチューブに圧着します。
• 圧縮継手: 真鍮のナットとフェルールを使用して、TP2 チューブをフィッティングに対して圧縮します。これは、低圧ガスのラインや計器類では一般的です。

パート 8: TP2 の長所と短所

情報に基づいた決定を下すには、「長所と短所」を要約することが役立ちます。

利点

• 安全な溶接: リン含有量が高いため、高温接合時の亀裂を防止します。
• エネルギー効率: 優れた熱伝導率により、加熱/冷却用途でエネルギーを節約します。
• 耐久性: 一般腐食および内部スケールに対する高い耐性。
• 抗菌性: 接触後 2 時間以内に細菌の 99.9% を自然に殺します。
• 持続可能: 完全にリサイクル可能で、スクラップ価値が高くなります。

短所

• 導電率のトレードオフ: 導電率はT2（純銅）よりも低いです。
• コストの変動性: すべての銅製品と同様、価格は世界的な商品市場の変動に影響されます。
• 盗難のリスク: リサイクル価値が高いため、露出した銅配管は現場で盗難の標的になる可能性があります。

パート 9: 長寿命のためのメンテナンスとケア

TP2 銅は「一度設置すればあとは忘れる」素材ですが、次のヒントに従うことで数十年は長持ちします。

1. 過度のフラックスを避ける: はんだ付けの際は必要最小限のフラックスを使用してください。チューブ内に残った過剰なフラックスは局所的な孔食を引き起こす可能性があります。
2. 適切なサポート: チューブが銅メッキまたはプラスチックでコーティングされたハンガーで支えられていることを確認してください。危険を防ぐため、亜鉛メッキ鋼板や鉄との直接接触を避けてください。 電気腐食 .
3. 流速: 配管では、エロージョンコロージョンを防ぐために、水の速度を推奨制限内 (通常、温水の場合は 1.5 m/s 未満) に維持してください。
4. クリーニング: 工業用熱交換器の場合、マイルドなスケール除去剤で定期的に洗浄することで、TP2 壁の高い熱伝達率が維持されます。

結論: TP2 銅管の将来

TP2 銅管は、冶金と実用性の完璧なバランスを表しています。銅を脱酸するためにリンを添加することにより、エンジニアは熱伝達効率が高いだけでなく、取り付けや接合が非常に信頼できる材料を作成しました。

家庭を快適に保つ空調ユニット、安全な水を供給する配管、次世代電気自動車の冷却システムのいずれであっても、TP2 は現代の熱および流体管理の基礎素材であり続けます。高圧、高温、または高効率用途向けの材料を選択する場合、TP2 (C12200) は実証済みの業界ベンチマークとなります。

パート 10: よくある質問 (FAQ)

記事の締めくくりとして、TP2 銅管に関する最も一般的な質問をいくつか紹介します。

Q1: TP2銅管は飲料水に使用できますか?
答え: はい。 TP2 (C12200) は世界中の配管システムで広く使用されています。天然の抗菌性があり、ほとんどの管轄区域における飲料水の安全基準を満たしています。

Q2: TP1 と TP2 の主な違いは何ですか?
答え: 主な違いは、 リン content 。 TP2 はより高いリン範囲 (0.013% ～ 0.050%) を備えているため、重負荷の溶接やろう付けに優れています。一方、TP1 (0.005% ～ 0.012%) は熱/電気伝導率がわずかに優れています。

Q3: HVAC アプリケーションでは、T2 よりも TP2 が推奨されるのはなぜですか?
答え: T2銅には微量の酸素が含まれており、溶接時に「水素脆化」を引き起こし、亀裂の原因となります。 TP2 は脱酸されているため、構造の完全性を失うことなく繰り返しろう付けや溶接が可能です。

Q4: TP2 チューブは R-32 などの新しいグリーン冷媒と互換性がありますか?
答え: はい。 TP2 シームレス チューブは、肉厚が正しく指定されている限り、最新の環境に優しい冷媒に関連する高い動作圧力に対応できるように設計されています。

パート 11: 最終的な比較の概要 (選択ガイド)

この表は、エンジニアが特定のプロジェクトに適した銅のグレードを選択するためのクイックリファレンスとして機能します。
