副題: 従来のソリューションがスペースと性能の制限に取り組む中、中空管状導体がエネルギー システムの効率をどのように再定義しているか。
世界的なエネルギーインフラのアップグレードにより、前例のない需要が高まっています。 銅管 バスバー。 銅管の総需要のわずか 2% ~ 3% にすぎませんが、これらの製品は超高圧変電所、データセンター、新エネルギー発電所などの用途で毎年 200% を超える成長率を示しています。核となる利点は、 中空管状構造 導体表面積を 3 ~ 5 倍に拡大し、管壁に沿った均一な電流分布を確保し、表皮効果係数を 0.8 未満に低減し、同等の断面積の長方形バスバーと比較して AC 抵抗を 40% 低減します。
この構造革新は、大電流送電における重大な課題に対処します。 750kV ガス絶縁開閉装置 (GIS) では、Φ100×5mm 銅管バスバーはわずか 2.68A/mm² の密度で 4000A の電流を流すことができますが、同等の長方形バスバーでは複数の積層が必要となり、損失が 30% 以上増加します。さらに重要なのは、銅管バスバーの機械的強度が角形バスバーの 4 倍に達し、50kA の短絡電流の影響下で 9 メートルの吊り下げスパンと 13 メートルまでの支持スパンを可能にし、変電所の鋼構造要件を大幅に削減します。

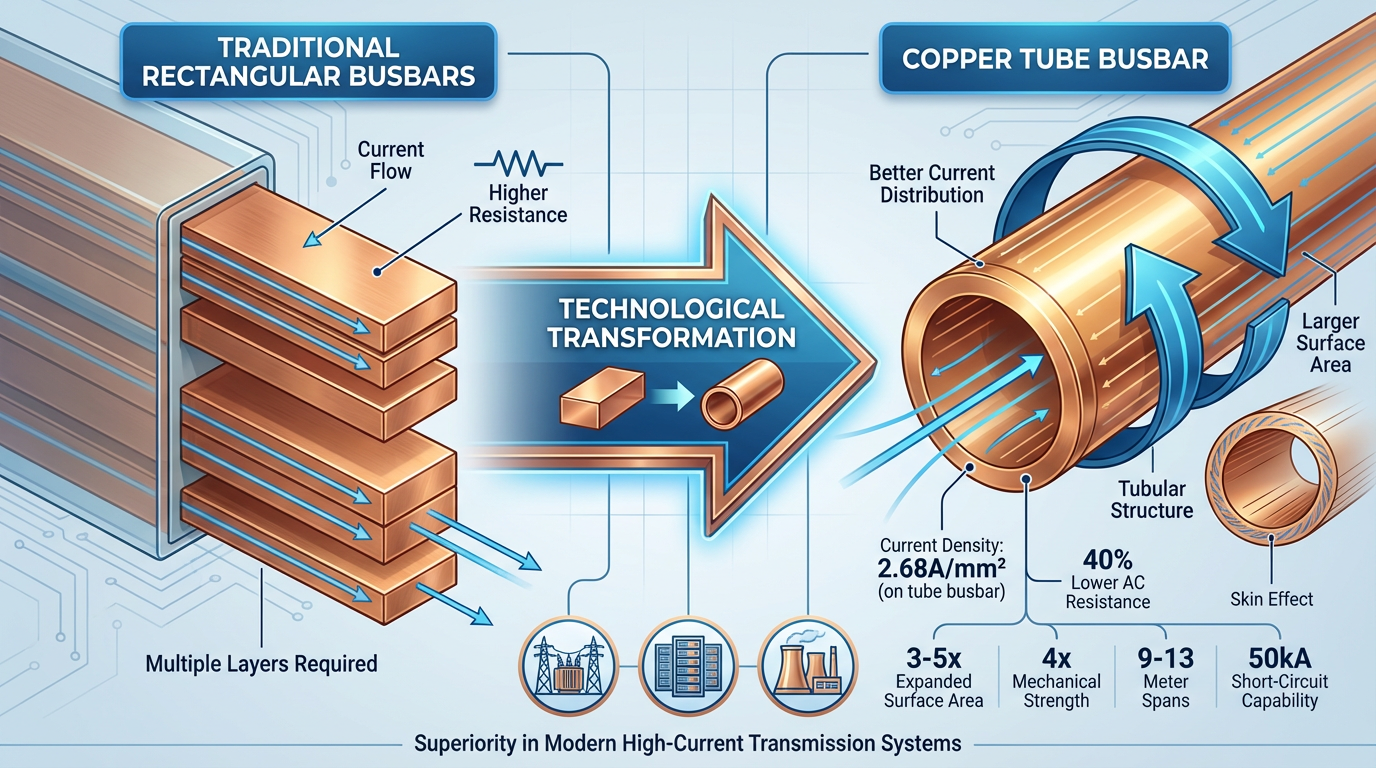

(この画像はAIが生成したものです。)
表: 銅管バスバーと従来の長方形バスバーの性能比較 (2025 年)
| パフォーマンス指標 | 従来の長方形バスバー | 銅管バスバー | 改善 |
| 交流抵抗 | ベースライン | 40%削減 | 効率の飛躍的向上 |
| 熱放散 | 外部ヒートシンクに依存 | 内腔の自然対流により外壁が最適化 | 60% 改善 |
| スペース占有率 | 複数の積層レイヤーが大きなスペースを占める | 単筒交換式、コンパクト構造 | 25% 省スペース |
| 短絡耐性 | 変形しやすいので補強が必要 | 機械的強度が4倍に向上 | 安全性のブレークスルー |
| 設置費用 | 複数のコネクタ、複雑な構造 | モジュラースプライシング、労働時間半減 | 経済的な最適化 |
銅管バスバーの性能の優位性は、材料科学の進歩に由来します。 新しい 銅銀 そして 銅クロム合金 導電性を維持しながら強度を 30% 向上させ、性能を損なうことなく壁を薄くし、材料を最大 25% 節約できます。これらの先進的な材料は、-196 °C ~ 250 °C の温度範囲での動作を可能にし、極低温用途から高温産業環境までの極端な環境に適しています。
持続可能な製造プロセスは、生産経済を再構築しています。 最新の施設では閉ループ水冷システムが採用されており、水の消費量が 1 トンあたり 28 立方メートルから 16 立方メートルに減少し、43% 削減されます。 5G と産業用インターネット技術の統合により、リアルタイムのエネルギー最適化が可能になり、製品単位あたりの総合的なエネルギー消費量が 30% 削減されます。これらの進歩は、生産コストを削減するだけでなく、EU の炭素国境調整メカニズム (CBAM) などのメカニズムに基づいて製品が免除の対象となるのにも役立ちます。
銅管バスバーの価値提案は、複数の分野にわたって再定義されています。 超高圧直流送電では、完全に絶縁された銅管バスバーを使用した±800kV 変換局では、システム損失が 18% 削減され、年間運用コストの削減が 400 万ドルに達すると報告されています。この利点は長距離伝送で特に顕著になり、100 キロメートルを超えるプロジェクトでは 25% 以上のライフサイクル コスト削減の恩恵を受けることができます。
再生可能エネルギー分野は、特に有望なフロンティアです。 風力発電用途では、銅管バスバーは -40°C で信頼性の高い動作を実証し、耐紫外線コーティングにより屋外での耐用年数が 30 年に延長されます。これは、従来のケーブルの 15 年サイクルの 2 倍です。太陽光発電所では、モジュラー設計により設置が 50% 加速され、迅速に展開可能な分散型エネルギー プロジェクトに特に価値があることが証明されています。鉄道輸送ももう 1 つの成長ベクトルを表しており、上海地下鉄 14 号線のようなシステムでは、Φ120×8mm 銅管バスバーの採用により、98.5% の主力コンバータ効率と 7% の列車エネルギー消費削減を達成しています。
世界の銅管バスバー市場は、明確な地域的特徴を示しています。 ヨーロッパはハイエンドアプリケーションでリーダーシップを維持しており、ドイツのメーカーが高純度チューブ市場の60%を占めています。北米は、特殊合金が極端な性能要件を満たす航空宇宙および防衛用途に重点を置いています。一方、中国企業は海洋グレードのB10ニッケル銅管などのニッチ分野で大幅な進歩を遂げ、世界市場シェアの25%を獲得している。
この地理的分布は、さまざまな競争上の利点を反映しています。 プレミアムセグメントにおける欧州の優位性は、精密製造における長年の専門知識に由来する一方、北米の強みは先進的な航空宇宙産業と一致しています。中国の台頭は、上流の製錬、中流の加工、下流の応用を組み合わせた統合産業クラスターの恩恵を受けており、研究開発サイクルが 30% 削減され、コストが 20% 削減されています。
銅管バスバーの将来の進化は、より優れたインテリジェンスと機能性を目指しています。 光ファイバーセンサーの統合により、温度、応力、部分放電のリアルタイム監視が可能になり、一部の産業用アプリケーションでは機器の故障予測の精度が 92% に達し、計画外のダウンタイムが 65% 削減されています。この変換により、銅管バスバーが受動的な導電要素から能動的なエネルギー管理ノードに昇格します。
次世代素材はさらなるブレークスルーを約束します。 銅グラフェン複合材料は、重量が 4 分の 1 で純銅の 5 倍の熱伝導率を示し、-196°C の液体窒素温度で動作する超電導バリアントは、ゼロ抵抗の電力伝送を実現します。まだ大規模な商業化は可能ではありませんが、これらの先進的な材料は、銅管バスバーの重量を 60% 削減しながら同時に性能を向上させることができる未来を示しています。
システム統合は、もう 1 つの重要な方向性を示しています。 放熱と電力伝送機能を融合した冷却伝導統合バスバーにより、エネルギー密度を高めながらコネクタ数を 30% 削減できます。このアプローチは、コンポーネント製造から統合ソリューションの提供への業界の移行を例示しています。
