銅管バスバー: 電力伝送における「静かな革命」がエネルギーインフラの効率をどのように再定義するのか?

副題: 従来の長方形のバスバーはかなりのスペースを占有し、超高圧変電所では顕著な損失を示しますが、AC 抵抗が 40% 削減され、放熱効率が 60% 向上した中空の管状銅管バスバーは、密かに世界的なエネルギー転換の重要な推進力になりつつあります。銅管の総需要のわずか 3% を占めるこのニッチな製品が、なぜ新エネルギー分野で年間 200% の成長率を達成しているのでしょうか?

技術パラダイムシフト：「固体伝導」から「三次元電力伝送」へ

2025 年には、世界のエネルギーインフラのアップグレードにより、エネルギーの爆発的な成長が促進されます。 銅管 バスバー市場。このカテゴリは銅管の総需要のわずか 2% ～ 3% を占めていますが、超高圧変電所、データセンター、新エネルギー発電所での用途は年間 200% 以上の割合で増加しています。従来の角形バスバーと比較して、コアの競争力は 銅管バスバー 中空管状構造の物理的な利点は、導体表面積を 3 ～ 5 倍に拡大し、電流が管壁に沿って均一に分布することを保証し、表皮効果係数を 0.8 未満に低減し、同じ断面積の長方形バスバーと比較して AC 抵抗を 40% 低下させることです。

この構造革命は、超高電流伝送の問題点に直接対処します。 750kV ガス絶縁開閉装置 (GIS) では、Φ100×5mm 銅管バスバーは 4000A の電流を流すことができますが、電流密度はわずか 2.68A/mm2 です。対照的に、同等の長方形バスバーには次のものが必要です。 複数の積層レイヤー 、30％を超える損失の増加につながります。さらに重要なことに、銅管バスバーの機械的強度は角形バスバーの 4 倍です。 50kAの短絡電流の影響下では、吊り下げられたスパンは9メートルに達し、サポートされたスパンは13メートルに延長され、変電所の鋼構造の必要性が大幅に減少します。

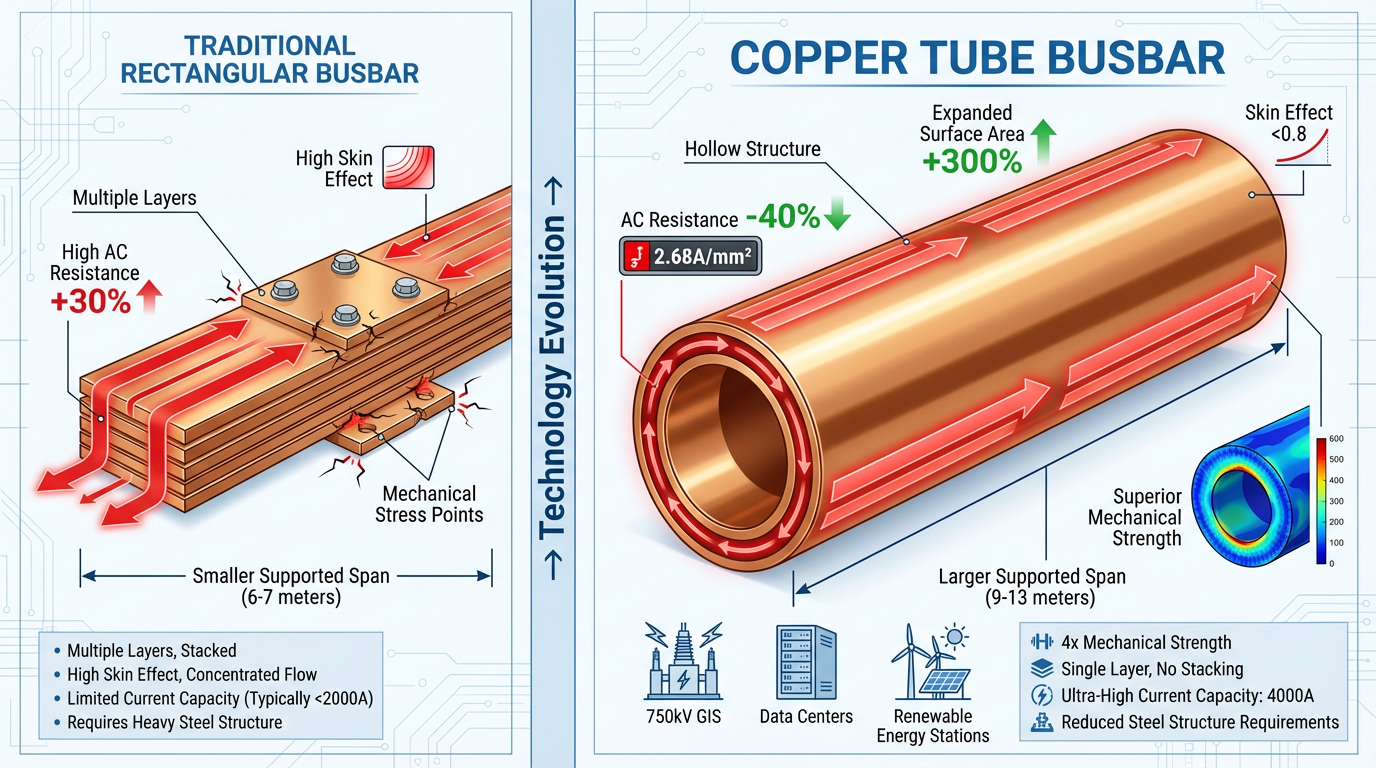

（この画像はAIが生成したものです。）

表: 銅管バスバーと従来の長方形バスバーの性能比較 (2025 年)

アプリケーションシナリオの拡大: 従来の電力から新しいエネルギー境界まで

銅管バスバーの価値は、新エネルギー分野で再定義されています。 で 超高圧直流 (HVDC) 送電により、±800kV 変換所で従来のケーブルを完全に絶縁された銅管バスバーに置き換えることで、システム損失が 18% 削減され、年間運用コストが 400 万元削減されます。この利点は長距離伝送で特に顕著です。100 キロメートルを超える距離では、銅管バスバーの抵抗の利点により、総ライフサイクル コストが 25% 以上削減されます。

新エネルギー発電所では、さらに革新的なアプリケーションが登場しています。 甘粛省酒泉風力発電基地の 330kV 昇圧所では、-40℃の極寒の中でも銅管母線が安定して動作しています。耐紫外線コーティングにより、屋外での耐用年数が 30 年に延長され、従来のケーブルの 15 年サイクルをはるかに超えています。太陽光発電所では、銅管バスバーのモジュール設計により設置効率が 50% 向上し、迅速に展開可能な分散型エネルギー プロジェクトに特に適しています。

鉄道輸送も成長分野です。 上海地下鉄 14 号線に Φ120×8mm 銅管母線が採用されてから、主力コンバータの効率は 98.5% に向上し、列車のエネルギー消費量は 7% 減少しました。彼らの 耐振動性 接触不良率を 90% 削減し、動作の信頼性を大幅に向上させます。これらのアプリケーションシナリオの拡大により、銅管バスバーは単なる導電性材料からシステムのエネルギー効率の中核的な決定要因に引き上げられます。

マテリアルイノベーション：「資源消費」から「削減と効率化」への持続可能なブレークスルー

銅資源不足という課題に直面している業界は、構造革新を通じて「銅の削減と効率の向上」を実現しています。 Φ28×3mm 銅管を使用して 20mm 純銅ロッドを置き換えると、熱安定性を維持しながら、630A の通電要件の下で銅の使用量が 33% 削減されます。ある企業が開発した傾斜肉厚銅管バスバーは、中央の薄肉設計により材料消費量をさらに削減し、10kV/3150A 条件下で銅の消費量を 22% 削減し、コストを 15% 削減しました。

グリーン製造技術もその応用を加速しています。 Jiangxi Naile Copper の閉ループ水冷システムは、銅管バスバー製造プロセスにおける水の消費量を 1 トンあたり 28 立方メートルから 16 立方メートルに削減し、43% 削減します。一方、Guangdong Longfeng Precision Copper Tube は、5G インダストリアル インターネット技術を使用してデジタル ツイン工場を構築し、エネルギー消費をリアルタイムで最適化し、製品単位あたりの総合的なエネルギー消費量を 30% 削減します。これらのイノベーションは、生産コストを削減するだけでなく、製品が EU の炭素国境調整メカニズム (CBAM) に基づく免除の対象となるのにも役立ち、国際競争力を強化します。

でtelligent Upgrade: Functional Evolution from "Passive Conduction" to "Active Management"

最先端のイノベーションはインテリジェンスの分野で起こっています。 光ファイバーセンサーと統合されたスマートな銅管バスバーは、温度、応力、部分放電をリアルタイムで監視できます。鉄鋼企業に導入された後、機器の故障予測において 92% の精度を達成し、計画外のダウンタイムが 65% 削減されました。このインテリジェントな変革により、銅管バスバーは受動的な導電コンポーネントから能動的なエネルギー管理ノードに移行します。

デジタルツインテクノロジーは、この価値をさらに高めます。 銅管バスバーの仮想モデルを構築し、さまざまな動作条件下でのパフォーマンスをシミュレーションすることにより、企業は潜在的な障害について早期に警告を発することができます。あるデータセンター プロジェクトでは、この予知保全により運用コストが 40% 削減され、システムの信頼性が 99.999% に向上しました。 AI アルゴリズムの導入により、スマート銅管バスバーは動作パラメータを自動的に調整して、電力システム全体のエネルギー効率分布を最適化することもできます。

将来の動向: 超電導技術とシステム統合の新たなフロンティア

次世代の銅管バスバー技術は、超電導のブレークスルーに向けて進歩しています。 ドイツのマックス・プランク研究所が開発した銅超電導複合バスバーは、液体窒素中で-196℃でゼロ抵抗送電を実現し、電流密度を5倍に高めました。コストはかかりますが、特定の高価値シナリオでの応用の可能性を示しています。より実用的な技術革新は、銅の 1.5 倍の熱伝導率とわずか 3 分の 1 の重量を備えたアルミニウム炭化ケイ素複合材料であり、すでにいくつかの新エネルギー用途で試用されています。

システム統合も重要な方向性です。 テスラのエネルギー部門は、熱放散と電力伝達機能を組み合わせた一体型「冷却伝導」バスバーを開発し、EV過給パイルの体積を40％削減し、充電効率を30％向上させた。この機能横断的な統合は、銅管バスバーの将来の方向性を示しています。銅管バスバーはもはや単機能の導電性コンポーネントではなく、包括的なエネルギー ソリューションの中核キャリアです。

サイレントインフラストラクチャーのエネルギー革命

の台頭 銅管バスバー これは、エネルギーインフラ分野における静かな革命を表しています。業界の注目が太陽光発電や風力発電などのスター技術に集中している一方で、この一見伝統的なニッチ市場は、材料科学と構造革新を通じて、エネルギーシステム全体の効率ベースラインを静かに高めています。今後5年間、世界的なエネルギー転換が加速するにつれて、銅管バスバー市場は年間25%を超える成長率を維持し、銅管業界で最も有望な利益成長ポイントとなるでしょう。

企業にとって、競争の鍵はもはやコスト管理だけではなく、システムソリューションを提供できるかどうかにあります。 材料革新 、 インテリジェントな管理 、 and アプリケーションシナリオ エンドツーエンドのエネルギー効率改善ソリューションを提供するために深く取り組んでいます。ある業界専門家は、「将来の勝者は銅管を販売する企業ではなく、『効率』を販売する企業になるだろう」と述べています。
